Comment installer une protection de fouille gonflable ? Le Smartshore®, l’alternative au blindage de tranchée rigide !

Comment installer une protection de fouille gonflable ? Le Smartshore®, l’alternative au blindage de tranchée rigide !

Après avoir pris connaissance de tous les avantages de la protection de fouille gonflable, nous vous proposons de découvrir comment se passe l’installation de ce produit ! Et, vous verrez, c’est bien plus simple qu’un blindage de tranchée rigide ! Bonne lecture !

Composition du kit de protection de fouille gonflable

Cette alternative au blindage de tranchée rigide est composé de:

  • 2 coussins fabriqués à partir de tissu enduit; l’assemblage se fait ensuite par vulcanisation en autoclave
  • 1 ligne d’alimentation pour le gonflage
  • 1 venturi pour le dégonflage rapide
  • 4 étrésillons: différentes tailles sont possibles: 60/90 cm; 80/110 cm; 110/140 cm

Afin d’assurer une installation sécurisée, rapide et efficace, pensez à ces matériels complémentaires et nécessaires:

kit du protection de fouille

Détails d’un coussin

Pour une bonne installation en toute sécurité: il est important de connaître le produit dans les moindre détails:

Dimensions à plat (mm) Dimensions gonflé (mm) Encombrement enroulé (mm) Poids (kg) Résistance à la poussée (kN/m2) Volume d’air  (Litres/ Nitres) Pression de gonflage (bar)
2230*1420 2160*1380*125  ⌀ 200 13 12 400/800  1
Détails d'un coussin du blindage de tranchée gonflable

Les préconisations d’emploi

Avant chaque utilisation, nous vous conseillons de vérifier:

  • La présence et l’intégrité des pattes de manutention
  • Le bon état de propreté de la soupape et de sa grille de protection
  • Le bon état des coussins (absences de coupure, d’usure ou de déformations anormales)

Nous vous rappelons qu’il est formellement interdit:

  • d’utiliser l’installation incomplète ou non étrésillonner
  • d’utiliser les coussins pliés
  • de relier les modules entre eux
  • d’installer les coussins les uns au dessus des autres

=> Pour votre information : Toute utilisation abusive, négligente ou contraire aux recommandations du fabricant, tout problème émanant de dégâts occasionnés en transit, n’engagent en rien la responsabilité du fabricant ou de la société distributrice des coussins de protection SMARTSHORE®.

Pour pouvoir utiliser cette alternative au blindage de tranchée rigide, la tranchée doit présenter les caractéristiques suivantes:

  • Profondeur maximale: 2 mètres
  • Largeur maximale: en fonction des étrésillons
  • Température d’utilisation: de -5 à 80°C

Lors de la mise en place de la protection de fouille, il est nécessaire:

  • de laisser une plinthe de 15 cm au dessus de la tranchée : pour éviter chut d’outil dans la tranchée
  • de tracer une zone de 40 cm autour de la tranchée: pour éviter tout risque d’éboulement

Maintenant que vous connaissez le produit en détail, ses accessoires et ses préconisations d’emplois, découvrez comment l’installer !

Installation de cette protection de fouille gonflable, l’alternative au blindage de tranchée rigide

Tout d’abord, vous pouvez installer le produit de deux façons différentes: verticale ou horizontale

blindage de tranchée gonflable verticale
blindage de tranchée gonflable horizontale

L’installation de la solution gonflable s’effectue en 2 étapes:

  • A l’extérieur de la tranchée

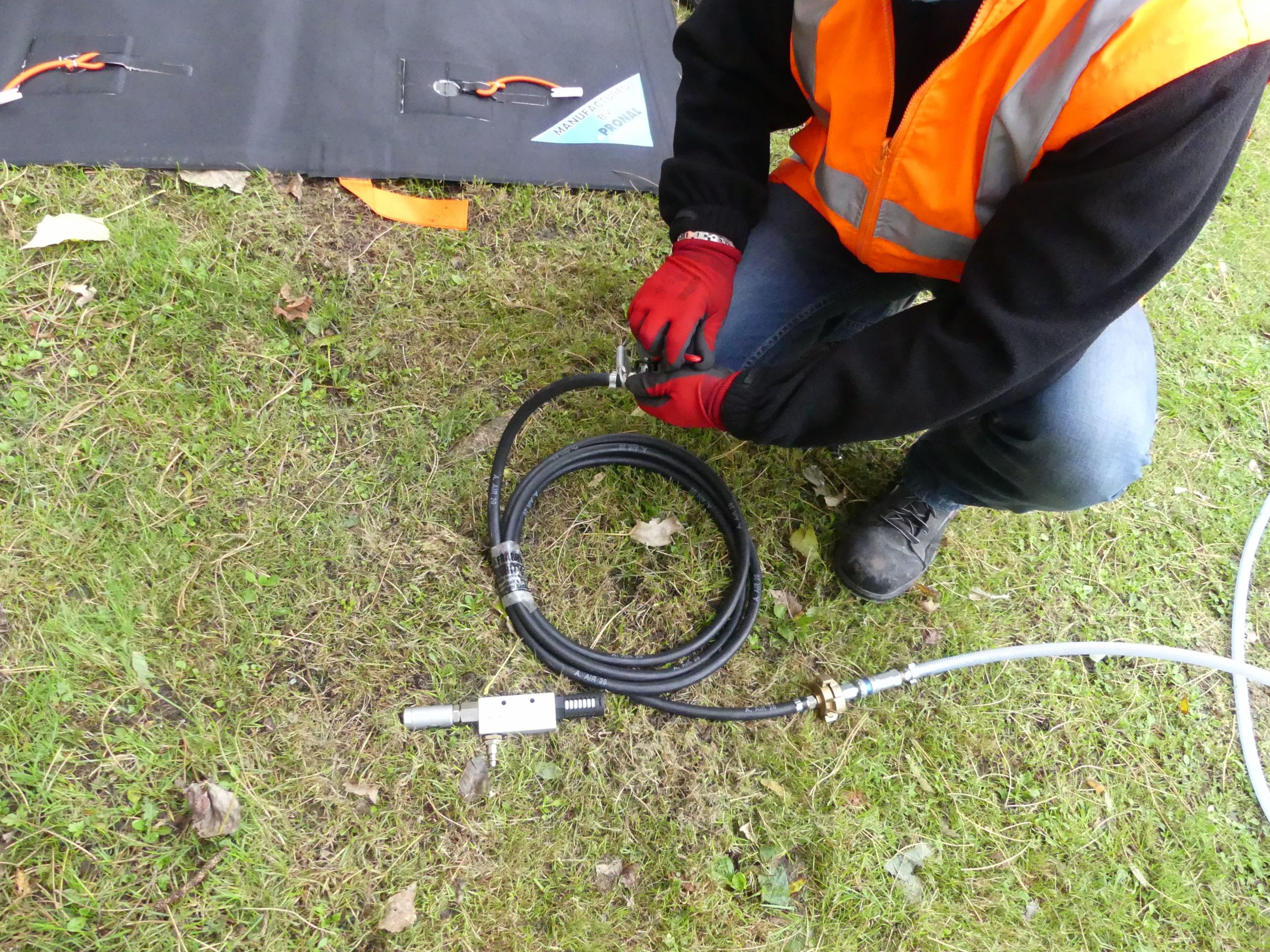

Dans un premier temps, vous devez connecter la ligne d’alimentation au compresseur et au raccord de gonflage des coussins. Vous allez effectuer le pré-gonflage des coussins:

Ensuite, il faut ajuster les étrillons à la largeur de la tranchée. (Petit point calcul: Largeur de la tranchée – (épaisseur du coussin X 2))

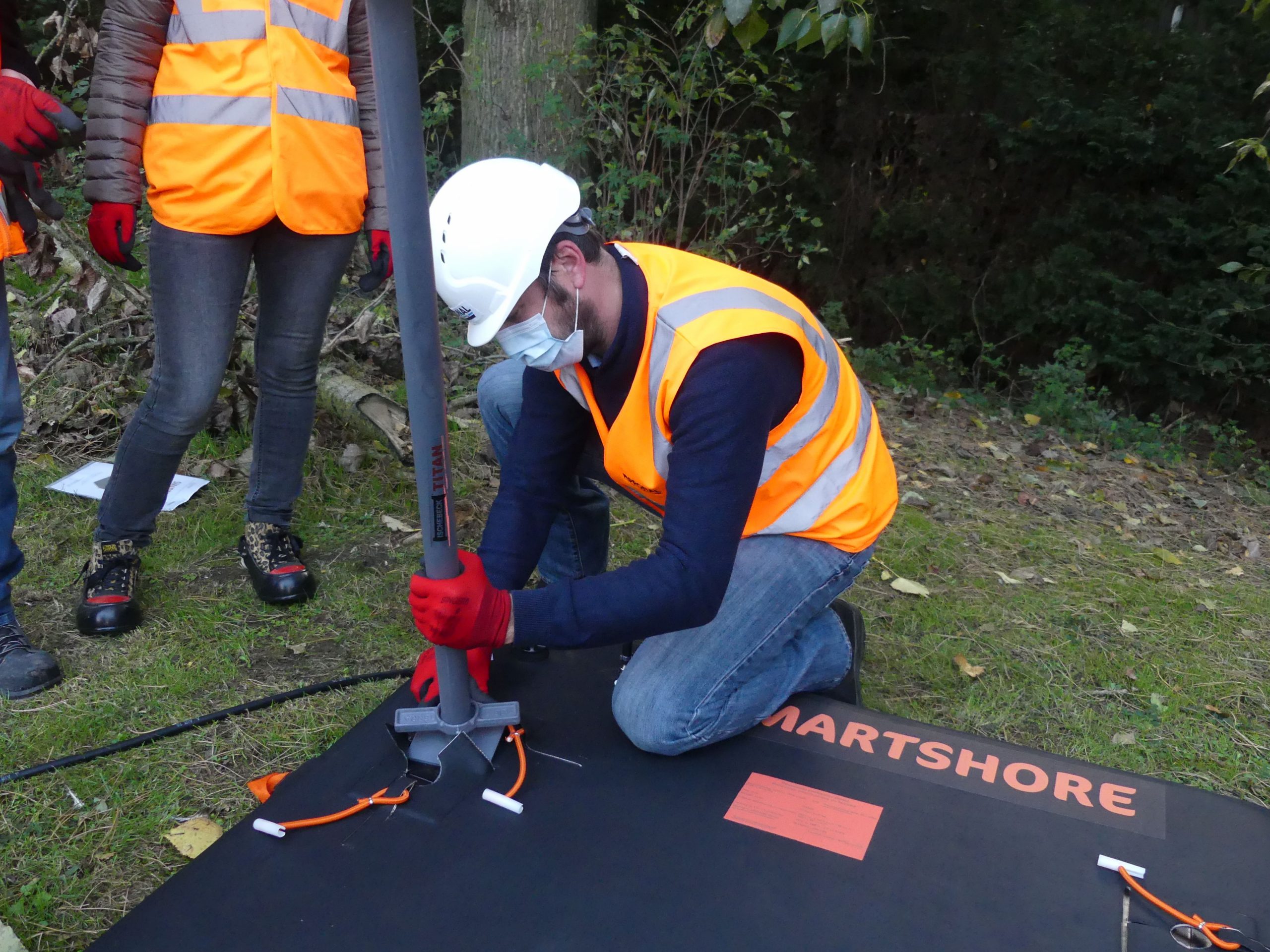

Assemblez les deux coussins par paire, en glissant les étrésillons dans les pochettes prévues à cet effet. L’utilisation des étrésillons est obligatoire !

Faites attention à bien verrouiller les modules. Placez les sandows autour de l’étrésillons. Cela permettra de les maintenir dans leurs pochettes.

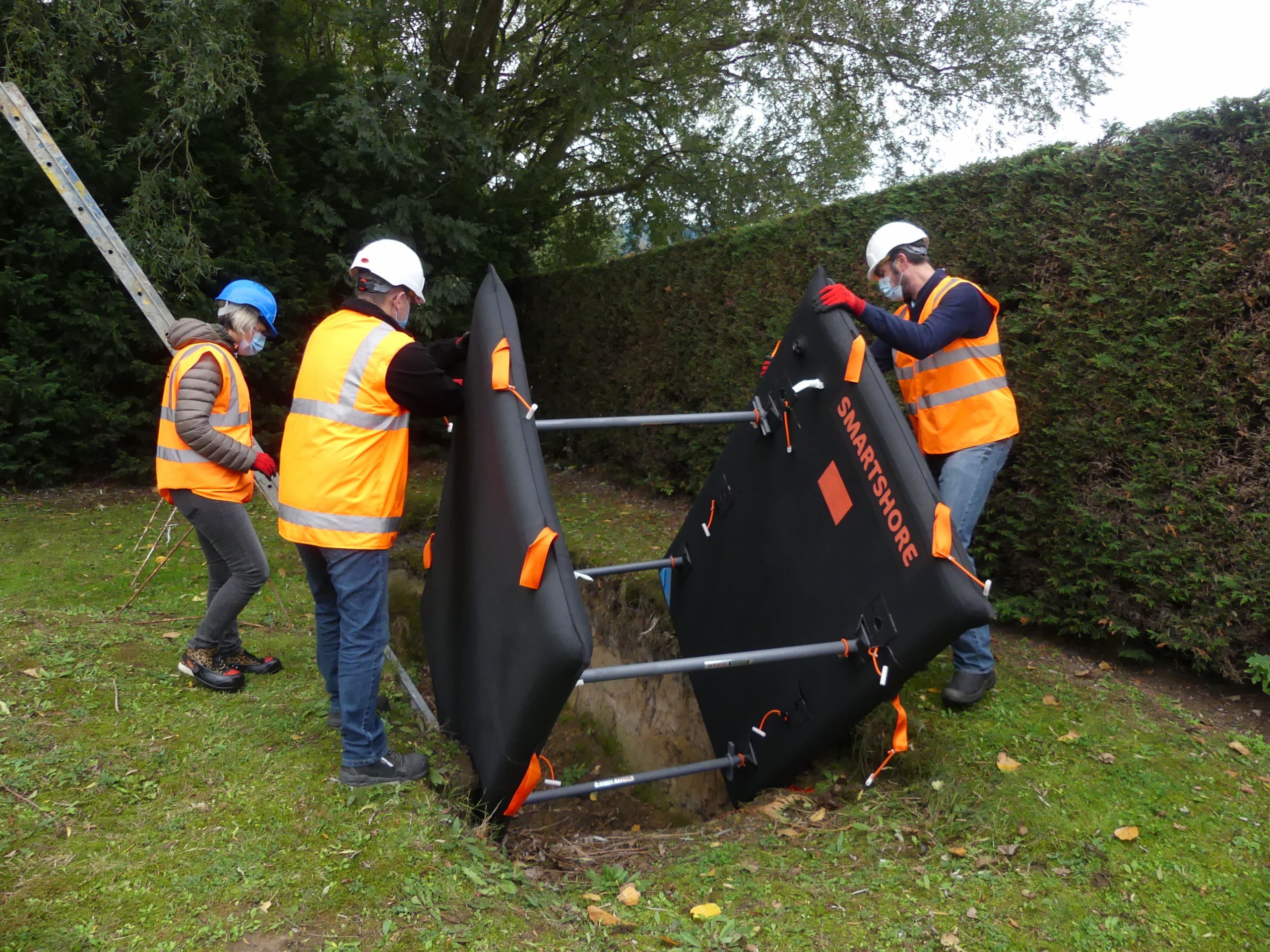

Enfin, descendez le produit dans la tranchée en le portant à l’aide des pattes de manutention.

  • À l’intérieur de la tranchée

Une fois dans la tranchée, vous pouvez terminer le gonflage. Pour cela, reconnecter la ligne d’alimentation au coussin et gonfler jusqu’au déclenchement de la soupape. Lorsque cette dernière siffle, vous pouvez fermer la vanne d’arrivée d’air, déconnecter l’embout et enfin remettre le bouchon de protection sur l’embout du gonflage.

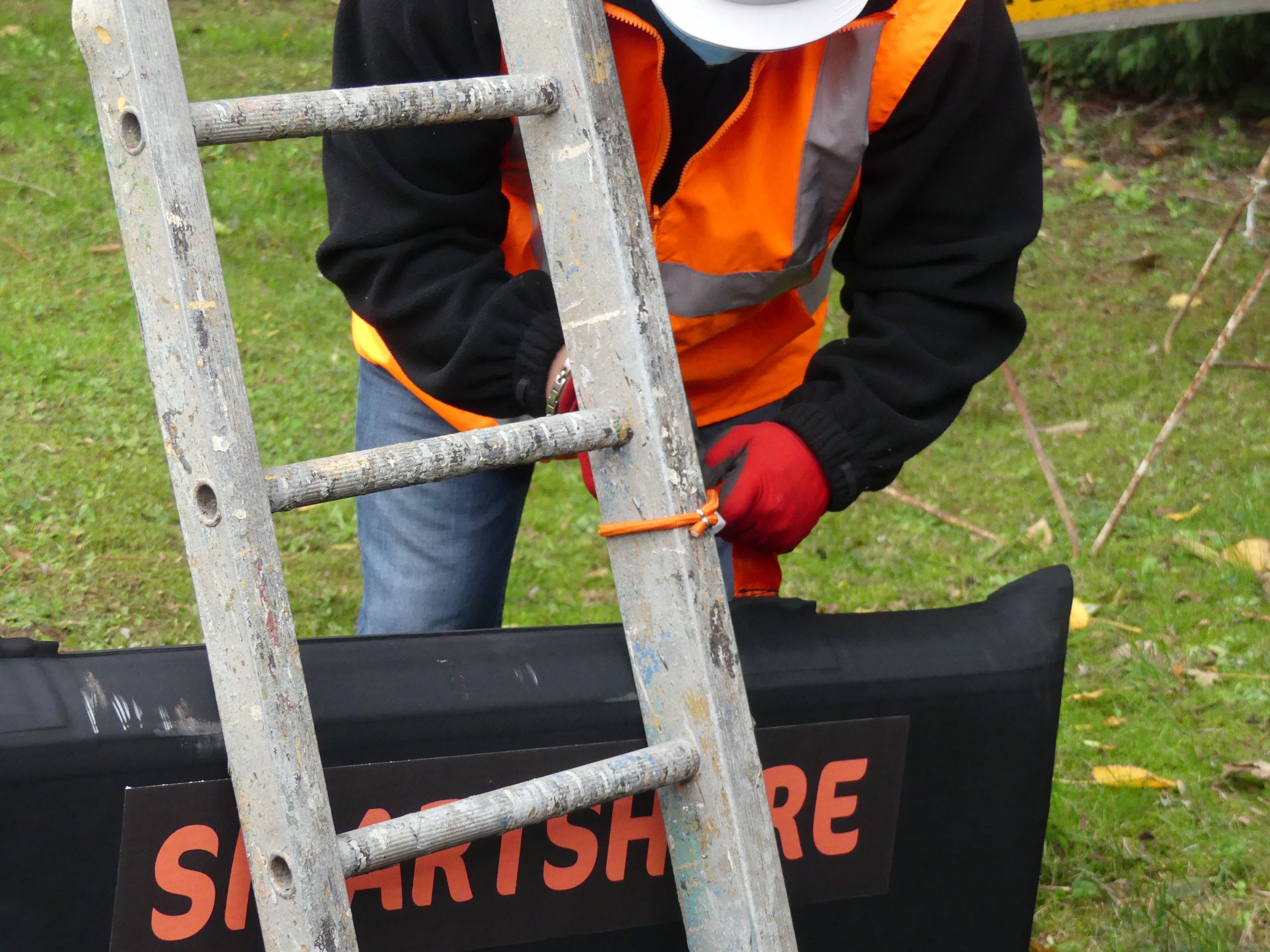

Pour pouvoir descendre et remonter de la tranchée, fixez l’échelle à l’une des pattes de manutention supérieures du coussin grâce au sandow prévu à cet effet.

installation blindage de tranchée gonflable
installation blindage de tranchée gonflable
installation blindage de tranchée gonflable
installation blindage de tranchée gonflable

Démontage du système

Lorsque vous avez fini les travaux dans la tranchée, il est temps de démonter le produit ! Pour cela, rien de plus simple !

  • Retirez le sandow de maintien de l’échelle pour la sortir de la tranchée
  • Dégonflez partiellement les coussins: branchez le venturi à la ligne d’alimentation puis connectez l’ensemble sur le coussin; ouvrez la vanne d’arrivée d’air; dès lors que le coussin se décolle des parois , vous pouvez refermer la vanne.
  • Sortez le produit de la même manière que vous l’avez descendu: à l’aide des pattes de manutention. Puis, déposez le sur le sol.
  • Démontez ensuite les modules en sortant les étrésillons des pochettes.
  • Terminez de dégonfler les coussins. Vous pouvez maintenant les plier ou bien les enrouler.
  • Enfin, rangez les coussins ainsi que tous ses accessoires dans une caisse ou dans la housse de transport et de protection.

Et voilà, vous pouvez maintenant installer et démonter cette alternative au blindage de tranchée rigide en toute sécurité ! Plutôt facile non ?

Découvrez également comment installer un obturateur ou utiliser un coussin de levage !
