Obturateurs gonflables test des clapets Bouvier Darling

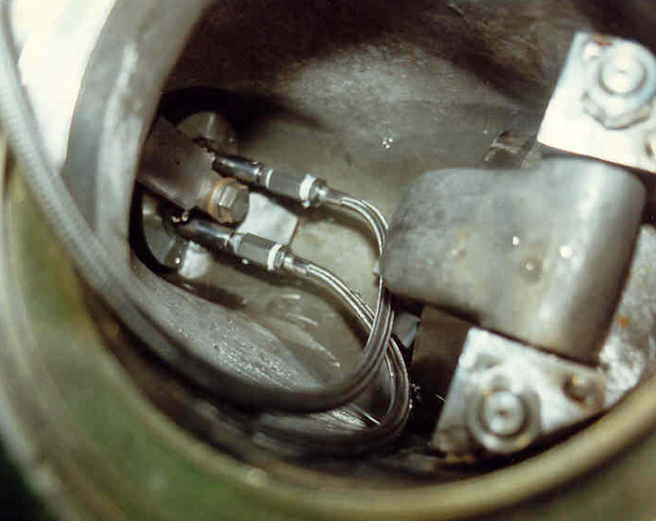

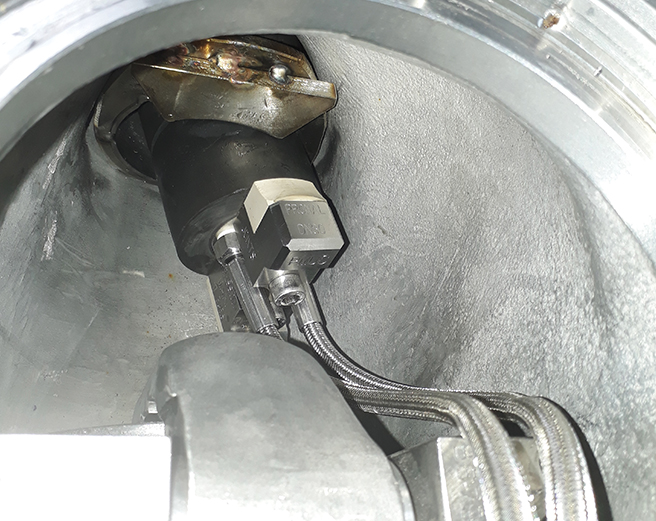

Les circuits primaires en centrale nucléaire sont équipés de clapets à battant. Leur étanchéité doit être testée à une fréquence dictée par l’ASN. C’est pourquoi, Pronal a développé une gamme d’obturateurs gonflables « sur mesure » pour tester l’étanchéité des clapets Bouvier Darling sur les circuits primaires. En effet, cette gamme d’obturateurs permet de vérifier l’étanchéité des battants sur les portées de joint. A titre d’exemple, les obturateurs gonflables pour test de clapet Bouvier Darling sont mis en oeuvre sur circuit RIS / RCP.

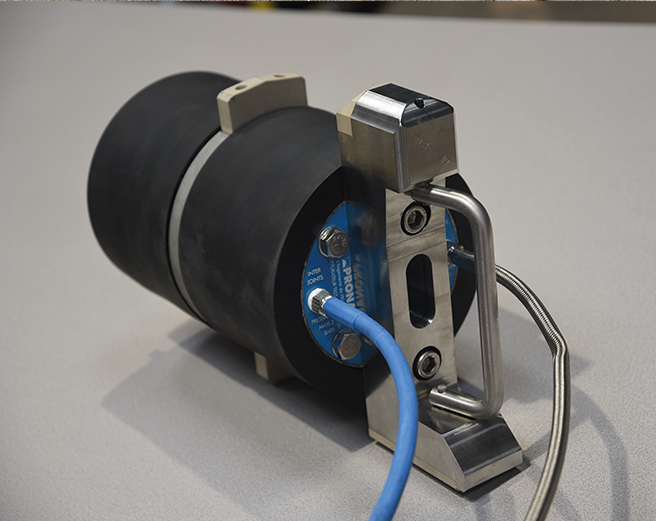

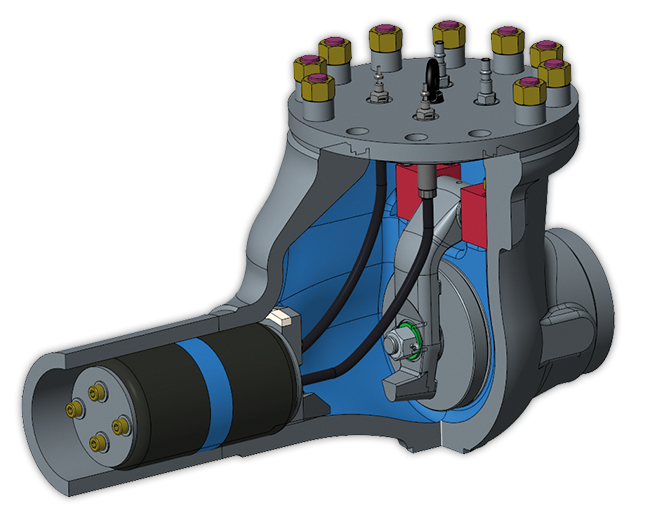

Au contraire des obturateurs mécaniques « Velan Rateau », les obturateurs test de clapet « Bouvier Darling » sont gonflables. Ils sont dotés d’un système de joints gonflables en nappe PMUC et d’un inter-joint permettant de valider l’étanchéité de l’obturateur. Ce système est équipé d’une butée mécanique garantissant le maintien de l’obturateur dans le corps du clapet.

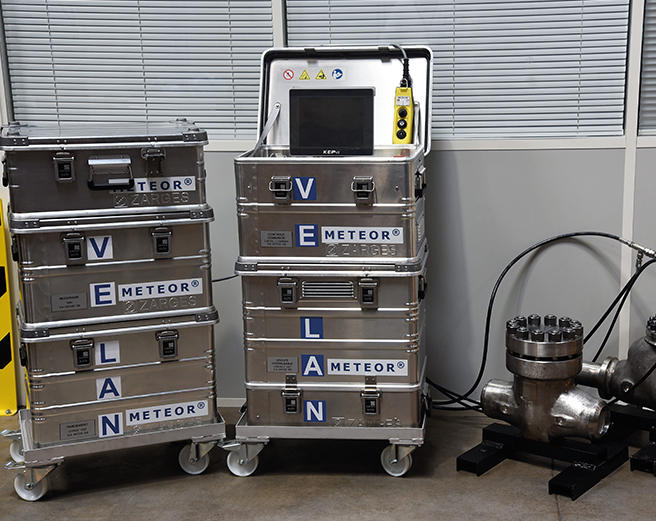

Ces obturateurs équipent le banc de test METEOR®. Ce banc de test mesure l’étanchéité à pression constante des clapets et vannes. Il est capable de donner une mesure instantanée et moyennée du débit de fuite. Les épreuves hydrauliques se font à 10 Bar.

Avantages

Fiabilité

  • Parfaite étanchéité
  • Système de mesure & détection de fuite
  • Personnalisé à vos clapets

Sécurité

  • Validation de l’obturateur grâce à la mesure inter-joints
  • Matériaux certifié PMUC

Manutention

  • Installation facile et rapide
  • Réutilisable
  • Livré dans une caisse aluminium avec calage mousse

Informations détaillées

  • Matériau : NBR (Nitrile Butadiene Rubber) PMUC
  • Technique : vulcanisation à chaud sous vide en autoclave
  • Dimensions : DN80 / DN150 / DN250 / DN300
  • Forme : cylindrique
  • Gonflage : à l’eau
  • Résistance température : -25/+85 C°
  • Pression de gonflage max : 17 Bar

Vous ne trouvez pas vos dimensions

Notre bureau d'études composé des meilleurs chefs de projets et de desssinateurs sauront imaginer et créer un produit sur-mesure spécialement pour vous et votre projet unique.

sur mesure

Composition / Conseils

Conseil de stockage
Stocker dans sa caisse aluminium à l'abri de la lumière, de l'humidité et des variations de températures.

Normes / réglementations

Garantie
Selon les conditions de garantie Pronal
Normes
Nous consulter
