A long terme, les pipelines dédiés à l’alimentation en gaz ou en pétrole, réclament certaines maintenances. Pour intervenir en profondeur, les sociétés offshore emploient des habitats sous-marins rigides ou chambres de soudure sous-marines.

Une fois immergés, ces habitats viennent se positionner au dessus des tuyaux qui ont besoin d’être réparés. L’eau est ensuite évacuée pour permettre aux plongeurs d’effectuer les réparations sous-marines du pipeline.

Le projet et ses contraintes

La société Equinor, fournisseur de gaz, de pétrole et d’énergie éolienne, doit effectuer certaines réparations de pipeline. Ces tuyaux transportant du gaz, font partie de leur projet Offshore Heimdal. Pour ces interventions, la société a fait appel à Technip Deepocean PRS JV DA qui utilise des habitats sous-marins à portes souples.

Depuis plus de 25 ans, les portes souples de leurs chambres de soudure sont réalisées en membranes élastomère PRONAL. Désormais arrivées au terme de leur utilisation, ils souhaitaient les remplacer par de nouvelles portes. De plus, notre bureau d’études avaient revu et amélioré leur process.

Pour une étanchéité parfaite, ces nouvelles membranes devaient être sur-mesure au diamètre du pipe et de l’habitacle. En effet, si l’eau venait à s’infiltrer dans la chambre de soudure, les techniciens ne pourraient pas intervenir sur le tronçon.

La solution Pronal, la porte souple pour les habitats sous-marins

Pronal a réalisé 2 portes souples en membrane élastomère :

  • l’une de 36’’ pour le diamètre du tronçon à réparer,
  • et l’autre de 32’’ pour le diamètre opposé.

Ces membranes souples, utilisées comme joints d’étanchéité, sont vulcanisées d’un seul tenant. Cette technique assure une parfaite harmonie des matières utilisées. De plus, elle donne une haute résistance et une qualité irréprochable au produit.

Toutefois, des tests devaient être effectuées avant livraison définitive des portes. La société Technip Deepocean PRS JV DA avait mis à notre disposition un banc de test pour les tester dans nos locaux. Validées et approuvées, elles sont désormais intégrées à leur habitat dédié à la réparation des tuyaux sous marin.

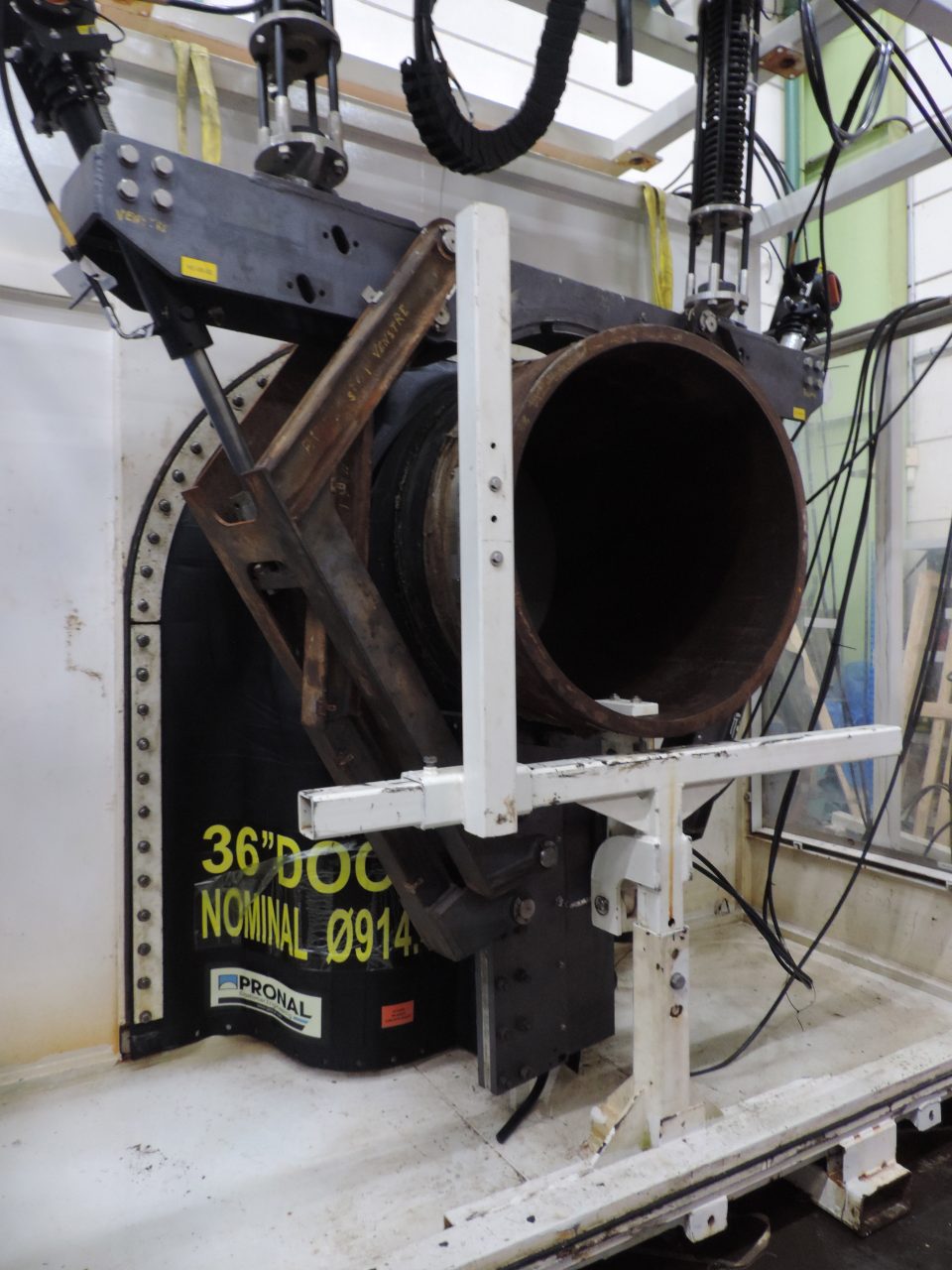

Test de porte souple pour habitats sous-marins

Pourquoi des portes souples plutôt que des portes rigides ?

Pour leurs habitats, le groupe a préféré les portes souples automatiques à des portes rigides car, nos portes souples leur font gagner énormément de temps et de faciliter de mise en œuvre.

Les pinces hydrauliques à l’extérieure de l’habitat sont reliés aux portes souples et permettent de les fermer automatiquement tout autour des pipes et ce sans intervention humaine. Une fois positionnées, l’étanchéité de l’habitacle est assurée sans aucune action manuelle. Cela permet donc de travailler à n’importe quelle profondeur.

A l’inverse, les portes rigides requièrent de nombreuses interventions humaines.

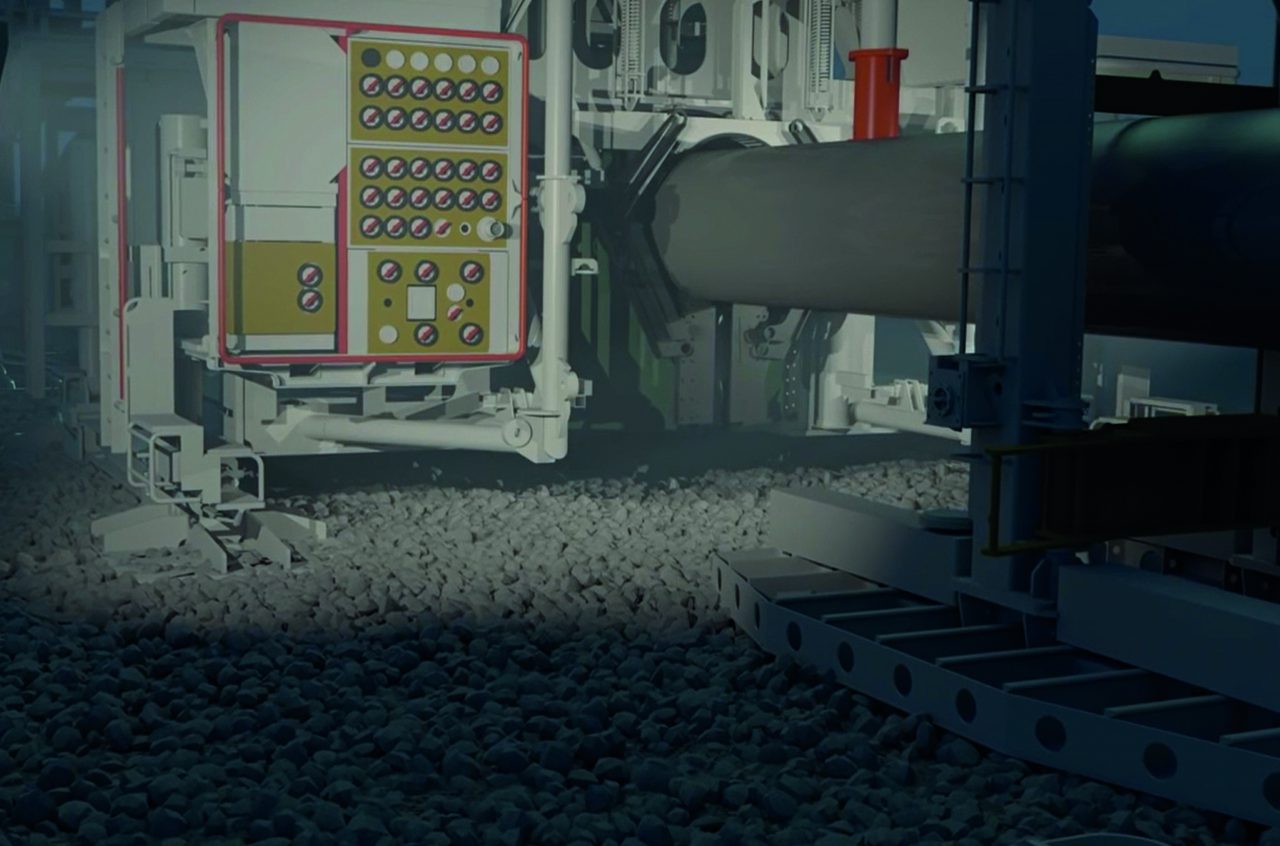

Habitats sous-marins à portes souples

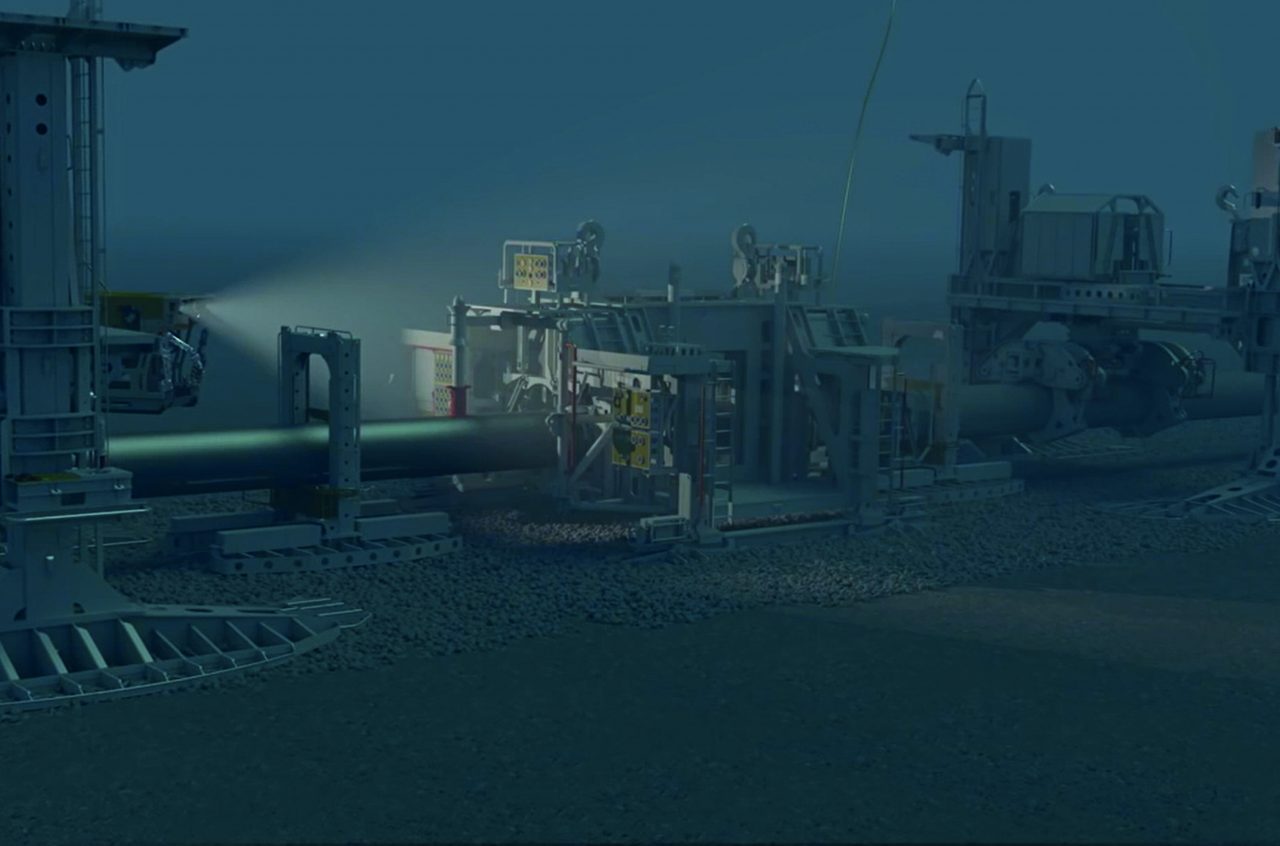

Habitats sous-marins à portes souples automatiques

Conclusion

Leurs habitats sous-marins sont désormais dotés de nouvelles portes souples. Les habitacles sont parfaitement étanches et déployés rapidement. Les interventions sous marines sur les pipelines peuvent donc être effectuées en toute sécurité.

Vous souhaitez plus d'informations sur ce projet ?

Vous pouvez contacter nos experts qui sont adeptes de ce genre de projet pour avoir plus d’informations et être conseillé
