Dans le cadre de la réglementation de sécurité d’une tranche nucléaire, notre client EDF avait besoin d’un système plus économique et plus rapide que celui qu’il utilisait pour éprouver ses calandres GSS en effectuant des épreuves hydrauliques. Ces épreuves hydrauliques permettent de s’assurer que l’ouvrage soit parfaitement étanche et a bien la résistance voulue pour supporter les conditions d’exploitations.

Contraintes

Les problématiques étaient :
• La pression de l’épreuve à 25 bars
• Le grand diamètre des conduites : Ø946 mm et Ø1176 mm
• Le trou d’homme d’introduction de Ø400 mm pour le Ø1176 mm

Jusqu’à présent, la compagnie devait couper les conduites pour poser des caps (bouchons métalliques soudés) et effectuer des tirs radios pour vérifier la conformité et l’étanchéité des soudures.

Système obturant pour épreuve hydraulique GSS

Solution

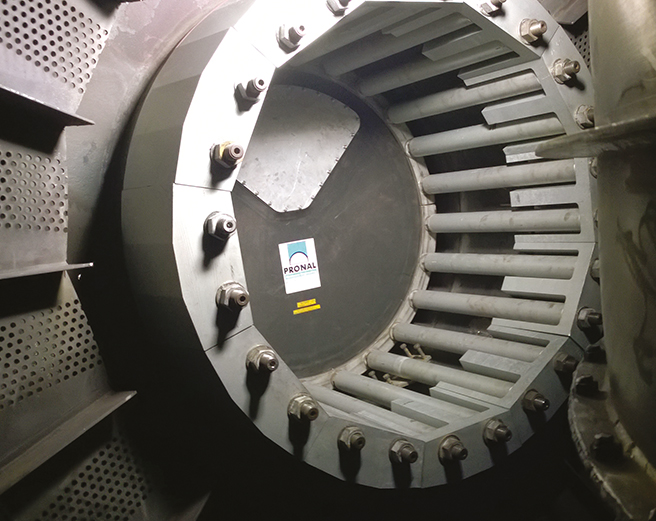

Pour répondre à ce besoin, Pronal a fourni des obturateurs gonflables OHP type ballon cylindrique pour l’obturation des conduites de Ø946 mm. Pour le trou d’homme de Ø1176 mm, des obturateurs démontables avec joints toriques gonflables ont été livrés. L’installation et la mise en service sur site de ces solutions souples pour éprouver les calandres GSS, ont été prises en main par nos équipes de prestation.

Après l’épreuve hydraulique effectuée, les obturateurs pneumatiques utilisés ont pu être re-conditionnés et stockés dans nos locaux, jusqu’à la prochaine épreuve.

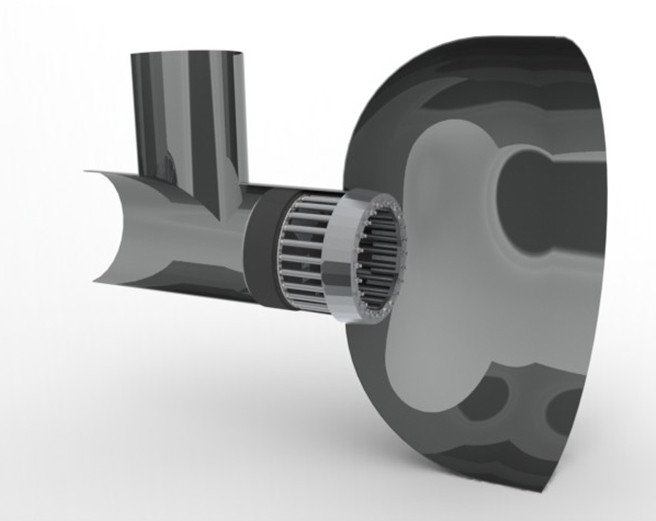

Epreuve hydraulique du GSS nucléaire

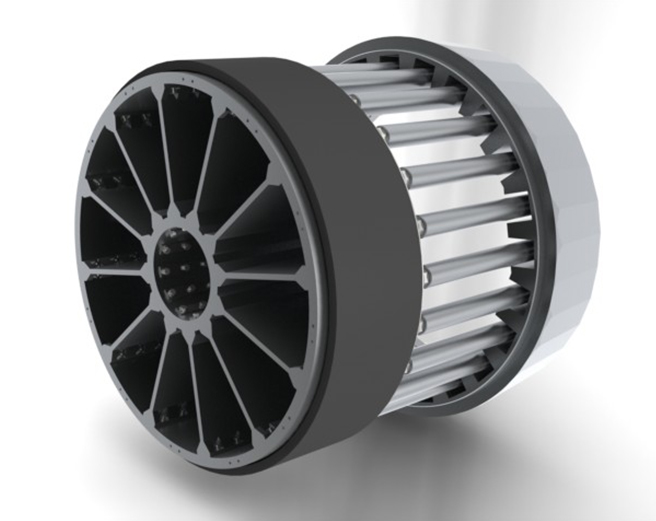

Système obturant pour épreuve hydraulique GSS

Conclusion

En passant par ce système obturant gonflable, EDF a pu :
préserver ses conduites (plus de coupe à effectuer pour la pose des caps),
faciliter l’épreuve hydraulique (plus de tirs radio pour vérifier les soudures),
gagner du temps, soit 30 jours par arrêt de tranche,
et réduire les coûts associés à l’épreuve hydraulique.

Il faut compter 2 à 3 jours pour installer un ensemble de 3 obturateurs 920 et 2 obturateurs 1200 (nécessaire pour éprouver un GSS), cela fait gagner environ 30 jours d’arrêt de tranche à l’exploitant.

Avec cette solution, Pronal a remporté le challenge de la DPN (direction du parc nucléaire) en 2014.

25 bars
pression d'épreuve
Ø946 mm
obturateur gonflable OHP
Ø1176 mm
joint torique gonflable

Vous souhaitez plus d'informations sur ce projet ?

Vous pouvez contacter nos experts qui sont adeptes de ce genre de projet pour avoir plus d’informations et être conseillé
