Grout packer

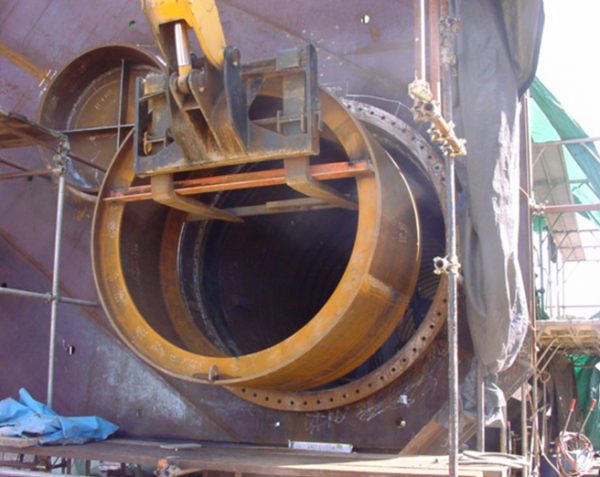

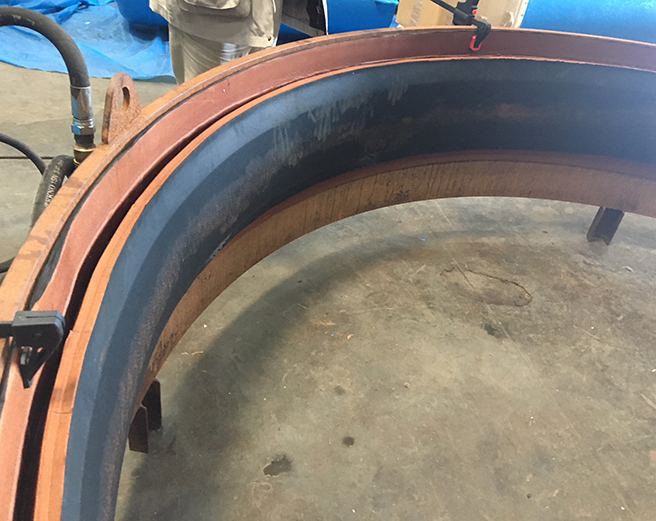

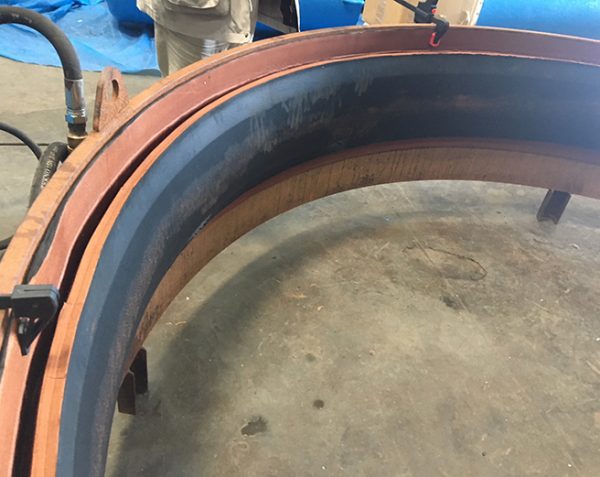

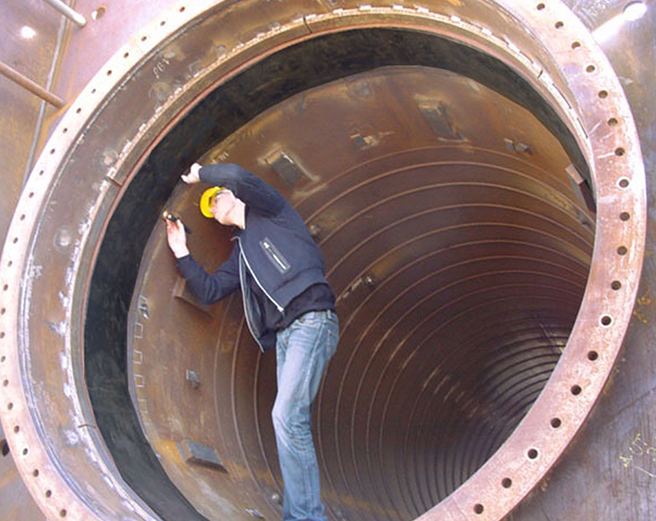

Les Grout packer ou joints toriques gonflables d’étanchéité permettent l’opération de bétonnage de l’espace entre le diamètre intérieur de la jambe de la plateforme et le diamètre extérieur du pieu d’ancrage. Ils sont utilisés lors de :

  • Solidarisation du pieu d’ancrage à l’intérieur de chaque jambe de la plateforme
  • Aide à l’ancrage de la plateforme en mer

Ensuite, ces grout packer assurent une étanchéité parfaite et fiable entre le diamètre intérieur de la jambe et le diamètre extérieur du pieu pour l’injection de coulis. Les packers sont les joints les plus efficaces pour les opérations d’injection. Ils prennent en compte la colonne de coulis et de la profondeur de l’eau.

De plus, confectionnés en tissu haute résistance enduit de notre caoutchouc et assemblés par vulcanisation à chaud, ils sont conçus selon :

  • ID de la jambe
  • Pile OD
  • Profondeur des eaux et/ou hauteur du “grout”

Ceci correspond à une solution pour vos projets Oil & Gas.

Avantages

Fiabilité

  • Possibilité d’installation verticale ou horizontale du treillis
  • Pas besoin de résine pour fixer le joint à lèvre
  • Correspond à un faible annulus entre l’OD de la pile et l’ID de la pile sleeve.

Sécurité

  • Sélection des matériaux
  • Possibilité de test d’étanchéité sur demande
  • Possibilité de gonflage à l’air, l’eau et l’azote

Manutention

  • Monobloc
  • Largeur du joint selon les spécifications du client
  • Facile à installer

Informations détaillées

  • Matériau : SBR (Styrène Butadiène Rubber)
  • Technique : vulcanisation à chaud sous vide en autoclave
  • Dimensions : Mini 29.5″ (749.3 mm) pour 24.5″(622.3 mm) dia du pieu / Maxi 92.5″ (2349.5 mm) pour 87″ (2209.80 mm) dia. du pieu
  • Forme : cylindrique
  • Gonflage : air, eau, azote
  • Résistance température : 0 C° / +60 C°
  • Gonflage max : selon spécifications du client
  • Épaisseur max : selon spécifications du client
  • Qualité d’acier : selon spécifications du client

Vous ne trouvez pas vos dimensions

Notre bureau d'études composé des meilleurs chefs de projets et de desssinateurs sauront imaginer et créer un produit sur-mesure spécialement pour vous et votre projet unique.

sur mesure

Composition / Conseils

Conseils de stockage
stocker à l'abri de la lumière, de l'humidité et des variations de températures dans sa caisse d'origine

Normes / réglementations

Norme
Nous consulter
Garantie
Selon les conditions de garantie Pronal

Téléchargement

Fiches techniques / guides métier
  • Ce champ n’est utilisé qu’à des fins de validation et devrait rester inchangé.

Accessoires

Bride métallique, visserie et goussets
