Obturateur gonflable OPL de canalisationObturateur gonflable OPL de canalisation

Obturateur gonflable de canalisation OPL

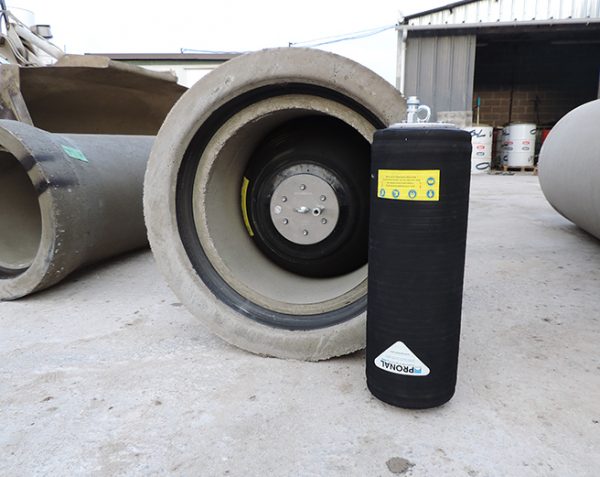

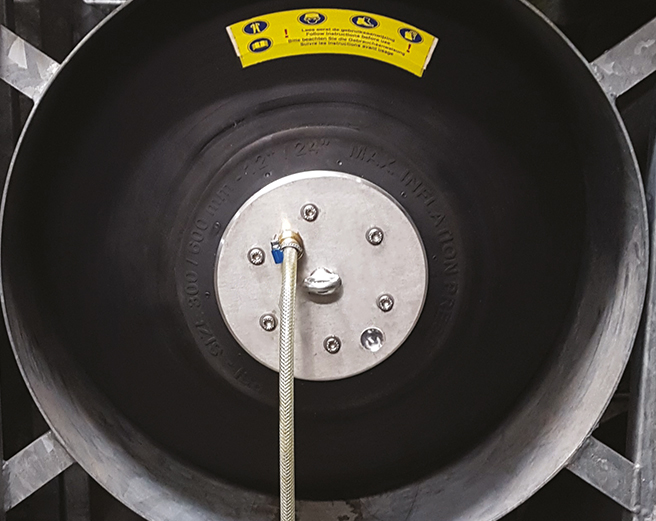

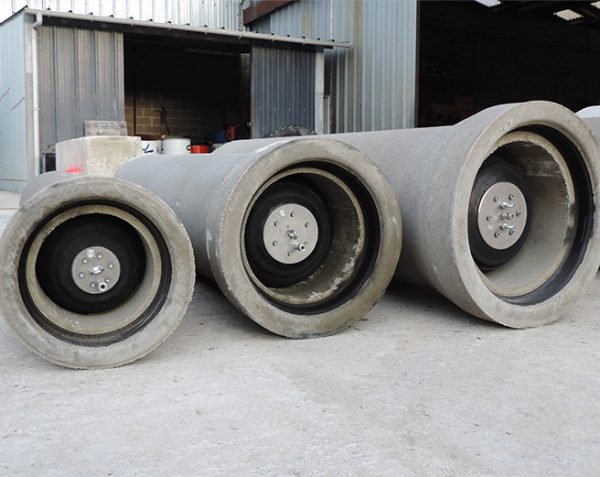

L’obturateur gonflable OPL est conçu pour obturer temporairement des canalisations, des égouts ou des caniveaux. Souple et léger, il est efficace pour une obturation rapide, étanche et fiable de la canalisation. Ce ballon obturateur est principalement utilisé pour les réseaux d’assainissement, les eaux pluviales, les eaux usées et les conduites hydrocarbures et/ou produits chimiques.

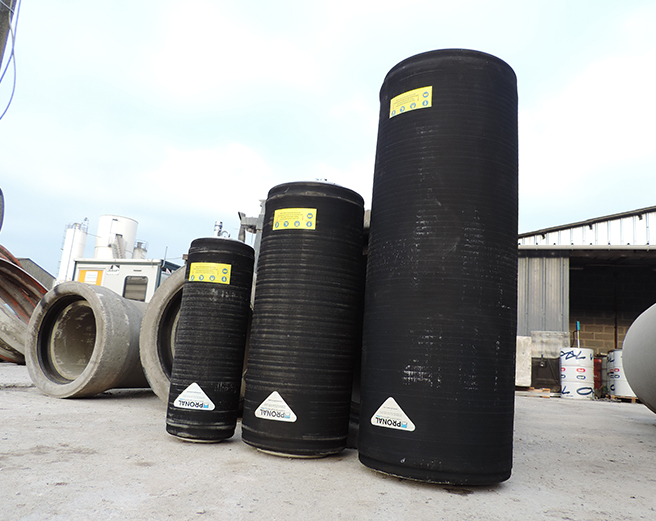

De nombreuses dimensions existent afin de couvrir les canalisations allant de 30 à 2000 mm de diamètre. De plus, l’obturateur pneumatique est disponible en version standard ou traversant. Grâce à cette adaptabilité, il est possible de réaliser en toute sécurité une application telle que :

  • réparation de conduites,
  • isolation de canalisations lors de maintenances,
  • déviation de flux,
  • test d’étanchéité à l’air ou à l’eau, selon la norme NF-EN1610,
  • et épreuve hydraulique de tuyauteries.

Conçue à partir de matériaux de haute qualité, la gamme d’obturateurs gonflables répond à des critères de sécurité internes élevés (voir également les OPAP et OFR). Conscient des risques encourus par les utilisateurs des ballons obturant, Pronal met la priorité sur les performances de ces produits. Ainsi, la gamme OPL, est conçue pour résister à un coefficient de sécurité à l’éclatement au minimum égal à 3. De plus, le caoutchouc employé, offre de très bonnes performances à l’abrasion et au glissement. Choisir la gamme OPL, c’est travailler avec un produit performant, fiable, qui durera dans le temps !

Avantages

Fiabilité

  • Pression et contre-pression élevée
  • Étanchéité parfaite
  • Matériaux de haute qualité

Sécurité

  • Excellente résistance à la contre-pression
  • Coef. de sécurité minimum 3
  • Haute résistance à l’abrasion

Installation

  • Installation facile

Informations détaillées

  • Matériau : caoutchouc type SBR
  • Technique : vulcanisation
  • Longueur : 150 > 2750 mm
  • Diamètre max : 60 > 2000 mm
  • Gonflage : à l’air
  • Résistance température : -20 à +60°C (pour toute utilisation hors plage de température, nous contacter)
  • Pression de gonflage : max 3 bar
  • Contre pression : télécharger la fiche produit OPL ci-dessous
  • Options des matériaux : protection thermique

Pour les contre pressions et informations OPLT (avec bypass), se référer aux tableaux de la fiche produit à télécharger ci-dessous.

Informations techniques

Ref. Obtu. Ø min (mm) Obtu. Ø maxi (mm) Obtu. Ø (mm) Longueur (mm) Pression de gonflage Poids (kg) Anneau de manutention
OPL 30/60 30 60 29 150 3 0.2 NA
OPL 45/80 45 80 43 150 3 0.3 NA
OPL 50/100 50 100 45 110 3 0.3 NA
OPL 65/125 65 125 63 250 3 0.4 NA
OPLS 75/150 75 150 70 195 3 0.5 NA
OPL 75/150 75 150 70 350 3 0.8 NA
OPLS 100/200 100 200 90 250 3 0.8 NA
OPL 100/200 100 200 86 350 3 1.3 NA
OPL 100/150 100 150 90 125 3 0.6 NA
OPL 100/250 100 250 86 600 3 2.2 NA
OPL 125/200 125 200 110 152 3 0.7 NA
OPL 150/250 150 250 145 255 3 2 1xM8
OPL 150/300 150 300 145 255 3 2.6 1xM8
OPL 200/400 200 400 190 555 3 5.5 2xM10
OPL 300/500 300 500 170 725 3 5.5 1xM8
OPL 300/600 300 600 288 715 3 12 2xM10
OPL 400/800 400 800 370 1030 3 22 2xM12
OPL 500/1000 500 1000 472 1140 3 32.5 2xM12
OPL 500/1400 500 1400 490 2200 1.5 55 2xM12
OPL 600/1200 600 1200 570 1400 1.5 49 2xM16
OPL 600/1500 600 1500 570 2180 1.5 65 3xM16
OPL 800/1600 800 1600 770 2000 1.5 90 3xM16
OPL 800/2000 800 2000 760 2750 1.5 125 4xM16

Vous ne trouvez pas vos dimensions

Notre bureau d'études composé des meilleurs chefs de projets et de desssinateurs sauront imaginer et créer un produit sur-mesure spécialement pour vous et votre projet unique.

sur mesure

Composition / Conseils

Conseils avant installation
Inspecter la canalisation pour éliminer toutes aspérités éventuelles (cailloux, dépôt …). Ne pas gonfler l’obturateur en dehors de la canalisation. Ne jamais placer de corps étranger entre la paroi de la canalisation et l’obturateur.
Conseils d'entretien
Vérifier l’intégrité de la surface extérieure et vérifier l’absence de toutes déformations excessives (plis, hernies, ou coupures). Nettoyer (à l’eau légèrement savonneuse sans détergent) et sécher complètement le produit.
Conseils de stockage
Stocker à l'abri de la lumière, de l'humidité et des variations de températures dans sa caisse d'origine.

Normes / réglementations

Garantie
1 an (contre tous vices d'utilisation)

Téléchargement

Fiches techniques / guides métier
  • Ce champ n’est utilisé qu’à des fins de validation et devrait rester inchangé.

Accessoires

Boitier de commande "simplifié"
Flexible de gonflage 5 ou 10 m
Adaptateurs Geka et Tête de chat
Réducteur de pression en ligne
Câble de sécurité avec mousqueton
