Obturateurs Uniplug-ORJ dans des canalisationsObturateurs Uniplug-ORJ dans des canalisations

Obturateurs Uniplug ou OR

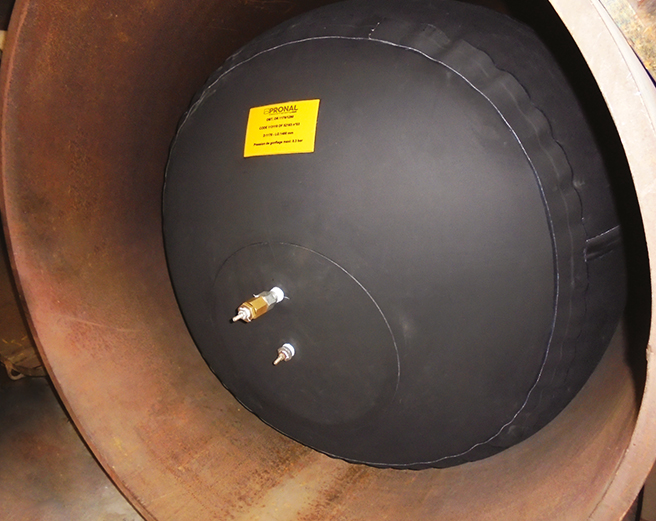

Premièrement, les obturateurs uniplug (OR), grâce à leur flexibilité, sont appréciés des opérateurs lors de leurs interventions dans les conduites des sites nucléaires. En effet, ces obturateurs gonflables à basse pression, ont la fonction d‘éviter toute chute d’objets dans les tuyauteries. Ces systèmes obturant permettent la prévention du risque FME en milieu nucléaire (prévention des corps migrants).

Les obturateurs gonflables uniplug sont disponibles dans une large gamme d’obturation. La gamme s’étend entre un diamètre d’obturation mini de 40 mm et de 5000 mm maxi.

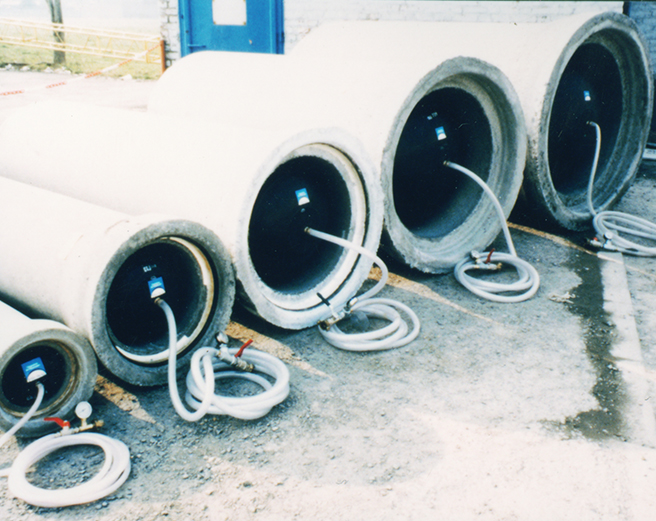

Deuxièmement, dans le milieu de l’assainissement , ces obturateurs basse pression peuvent être utilisés pour :

  • des réparations de canalisation
  • des isolations pour soudure sous argon
  • des obturations de galeries de mine
  • ou des obturations de cheminée.

Avantages

Fiabilité

  • Parfaite étanchéité
  • Large gamme d’obturation (d’un dia. 50 mm à 5000 mm)

Sécurité

  • Protection thermique en option
  • Confection robuste

Manutention

  • Facilité de mise en oeuvre
  • Possibilité de re-utilisation

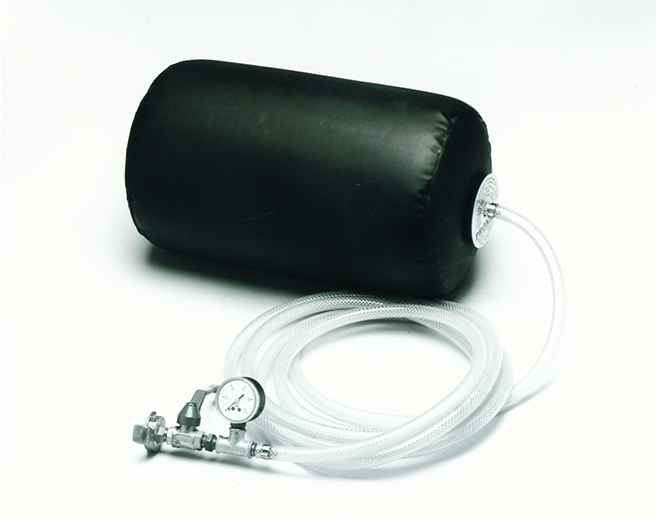

Informations détaillées

  • Matériau : Néoprène
  • Technique : collage à froid
  • Forme : cylindrique
  • Gonflage : à l’air
  • Pression de gonflage max : <2 bar selon diamètre d’obturation
  • Option :
    • Flexible traversant

Informations techniques

Ref. Ø mini obturable (mm) Ø max. obturable (mm) Longueur (mm) Ø introduction Pression de gonflage max. en tube (bar) Volume à pression de service (L)
OR 48 51 57 200 40 2 1.5
OR 53 56 63 200 40 2 1.9
OR 60 63 71 200 50 2 2.4
OR 68 71 80 200 50 2 3.0
OR 77 80 90 200 60 2 3.8
OR 86 90 100 200 60 2 4.7
OR 96 100 111 200 60 2 5.8
OR 105 110 122 200 70 2 7.0
OR 118 122 137 200 70 2 8.8
OR 133 137 154 200 70 2 11
OR 146 150 169 200 80 2 13
OR 164 169 189 250 80 2 21
OR 183 188 211 250 80 2 26
OR 203 210 234 300 80 1.5 32
OR 228 234 262 300 90 1.5 40
OR 254 261 292 350 90 1.5 59
OR 281 288 323 350 100 1.3 66
OR 313 321 360 400 100 1.3 94
OR 340 348 390 400 110 1.3 110
OR 380 389 436 450 110 1.1 141
OR 425 435 487 500 130 1 186
OR 475 486 543 550 140 0.9 242
OR 530 542 594 600 140 0.8 299
OR 580 593 664 700 160 0.7 412
OR 650 665 743 800 170 0.6 555
OR 726 742 831 850 170 0.5 691
OR 780 797 393 950 180 0.4 833
OR 870 890 996 1000 180 0.3 1114
OR 978 1000 1120 1100 200 0.3 1536
OR 1075 1095 1180 1200 250 0.3 1847
OR 1170 1190 1280 1300 250 0.3 2341
OR 1265 1285 1380 1400 250 0.25 2710
OR 1365 1390 1490 1500 250 0.25 3268
OR 1465 1490 1600 1600 250 0.2 3858

Vous ne trouvez pas vos dimensions

Notre bureau d'études composé des meilleurs chefs de projets et de desssinateurs sauront imaginer et créer un produit sur-mesure spécialement pour vous et votre projet unique.

sur mesure

Composition / Conseils

Conseils avant installation
Inspecter la canalisation pour éliminer toutes aspérités éventuelles (cailloux, dépôt …). Ne pas gonfler l’obturateur en dehors de la canalisation. Ne jamais placer de corps étranger entre la paroi de la canalisation et l’obturateur.
Conseils de stockage
Dégonflé après chaque utilisation - A l’abri de la lumière - A température ambiante et conditions d’hygrométrie de 40 à 70% - A l’abri de toute agression (produits et vapeurs corrosives, solvants, ambiance marine, rongeurs…).
Conseils d'entretien
Vérifier l’intégrité de la surface extérieure et vérifier l’absence de toutes déformations excessives (plis, bulles ou coupures). - Nettoyer (à l’eau légèrement savonneuse sans détergent), rincer et sécher complètement tout le produit.

Normes / réglementations

Garantie
1 an (contre tous vices d'utilisation)

Téléchargement

Fiches techniques / guides métier
  • Ce champ n’est utilisé qu’à des fins de validation et devrait rester inchangé.

Accessoires

Ligne de gonflage
