Certaines entreprises de conception et de fabrication de machines ou de produits ont parfois des projets à multiple étapes.

Ces étapes nécessitent plus de précaution et d’affinage que d’autres, dans la pression ou dans l’uniformité du produit. Elles s’avèrent être plus longue à réaliser et retarde la fabrication du produit. C’est pourquoi la société Art Tech s’est tournée vers nous : pour notre expertise des vérins souples.

Les besoins de la société Art Tech

La société Art Tech, concepteur et fabricant de machines spéciales pour l’industrie, est venu vers Pronal pour trouver un système de pressage gonflable. En effet, notre client venait de recevoir un projet de fabrication de casques de ski sous différentes tailles : S, L et M. Ce système de pressage avait pour fonction de presser et encoller la feutrine à l’intérieur du casque, l’une des étapes de fabrication cruciale.

Jusqu’à aujourd’hui, l’opération était manuelle, une opératrice passait une roulette sur toutes les faces intérieures. L’opération se retrouvait être longue et non ergonomique. Pour que ce système de pressage gonflable atteigne ses objectifs, quelques contraintes étaient à respecter :

  • Dimensions : Large 216 x L 300 mm x H 60 mm,
  • Pression : 0.3 bar,
  • Épaisseur : 2 mm (sauf au niveau des accessoires 4 mm),
  • Sur-mesure pour chaque taille de casque,
  • Une poussée uniformément répartie, notamment dans les parties à formes complexes,
  • Atteindre toutes les variations dimensionnelles des casques de ski.
  • Dimensions : Large 216 x L 300 mm x H 60 mm,
  • Pression : 0.3 bar,
  • Épaisseur : 2 mm (sauf au niveau des accessoires 4 mm),Sur-mesure pour chaque taille de casque,
  • Une poussée uniformément répartie, notamment dans les parties à formes complexes,
  • Atteindre toutes les variations dimensionnelles des casques de ski.

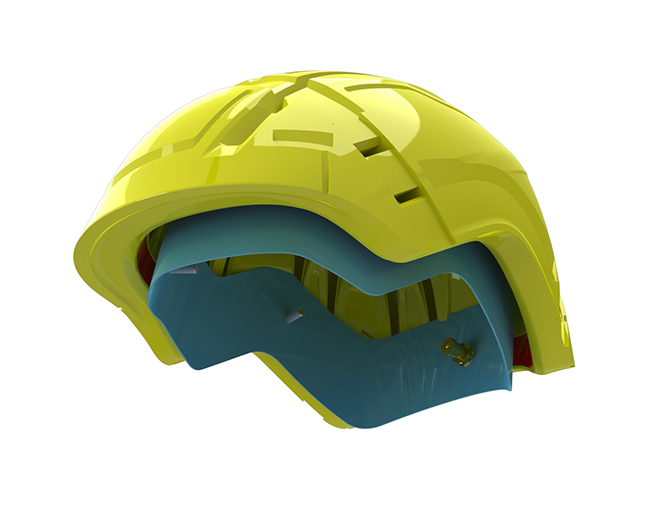

vérin gonflable dans le casque de ski

La Solution PRONAL : nos vérins souples

Grâce à son bureau d’études, Pronal a su fournir à la société Art Tech des vérins souples gonflables en PU. De faible épaisseur, ils s’intègrent aisément au sein des casques. Gonflés d’un seul bloc, la poussée est uniformément répartie et la feutrine est parfaitement collée, même dans les coins les plus irréguliers et complexes. De plus, ce système de pressage gonflable ne nécessite aucune maintenance.

  • 3 vérins souples (S, M et L) fournis,
  • Épaisseur : 2 mm (4 mm),
  • Matériau : feuille polyuréthane,
  • Option : 4 vis M05 x 15 mm et 1 valve de gonflage type Schrader,
  • Forme : ovale avec un profil adapté au casque.

Fort de ce besoin de gagner du temps dans beaucoup d’industries, les équipes Pronal ont développé des vérins souples gonflables qui assurent des fonctionnalités mécaniques telles que pousser, presser, diriger, pincer, bloquer, amortir, soulever, déplacer… Facilement intégrables dans les mécanismes par leur fine épaisseur, ils interviennent dans les presses, les moules, les convoyeurs, les robots de manutention, les tables élévatrices…soit dans n’importe lequel de vos domaines.

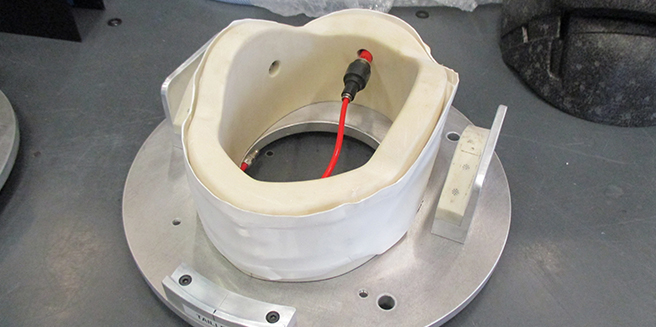

pressage de feutrine avec un vérin gonflable

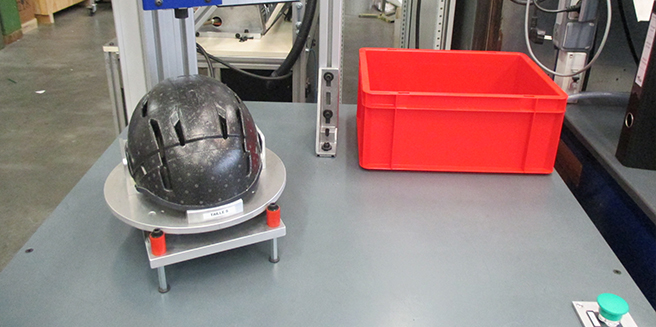

casque de ski avec système d'encollage gonflable
Étant donné que la forme se devait d’être complexe et sur mesure selon la taille des casques, leur service technique fut réactif à notre demande et la fabrication à suivie les délais.
Cette solution nous garanti un effort de pressage uniforme et permet de combler les variations dimensionnelles des produits. Elle a permis également de réaliser un poste très simple de fonctionnement.
Monsieur CIRON
Conception et fabrication de machines spéciales pour l’industrie chez Art Tech

Vous souhaitez plus d'informations sur ce projet ?

Vous pouvez contacter nos experts qui sont adeptes de ce genre de projet pour avoir plus d’informations et être conseillé
