Un fabricant français d’isolation phonique pour moteur de voiture est venu vers nous pour trouver un système de pressage gonflable autonome. La fonction première de cette solution sur-mesure était de maintenir un bridage de moule lors de l’injection de la mousse.
En passant par ce nouveau système de pressage, le fabricant comptait optimiser la fabrication et diminuer le temps de finition en évitant l’ébavurages des pièces.

Besoin et contraintes

Certaines contraintes étaient imposées pour l’intégration de ce système de pressage gonflable :

  • un espace réduit en largeur sous les moules : 650x500mm
  • un espace réduit en hauteur sous les moules : 23mm
  • un temps de pressage défini
  • un effort de 14 tonnes à pousser
  • une poussée uniformément répartie à respecter
  • une course d’ouverture de 90mm
  • et une résistance à une température de 70°C
Vérin souple pneumatique en caoutchouc

Solution

Après être venu sur place pour analyser les différentes possibilités qui s’offraient à nous, Pronal a proposé une solution composée de 2 vérins gonflables sur-mesure par moule. Ces derniers ont été adaptés à l’environnement industriel du fabricant :

  • position de la bride optimisée pour le gonflage en air
  • dimensions de 650 x 500 mm
  • 18 mm d’épaisseur
  • matière adaptée à la haute température de la machine
  • un coefficient de sécurité de +4
  • 4 bar de pression.

Le plateau support du moule a été percé pour mettre en place la tubulure de gonflage qui permet également la fixation du vérin.

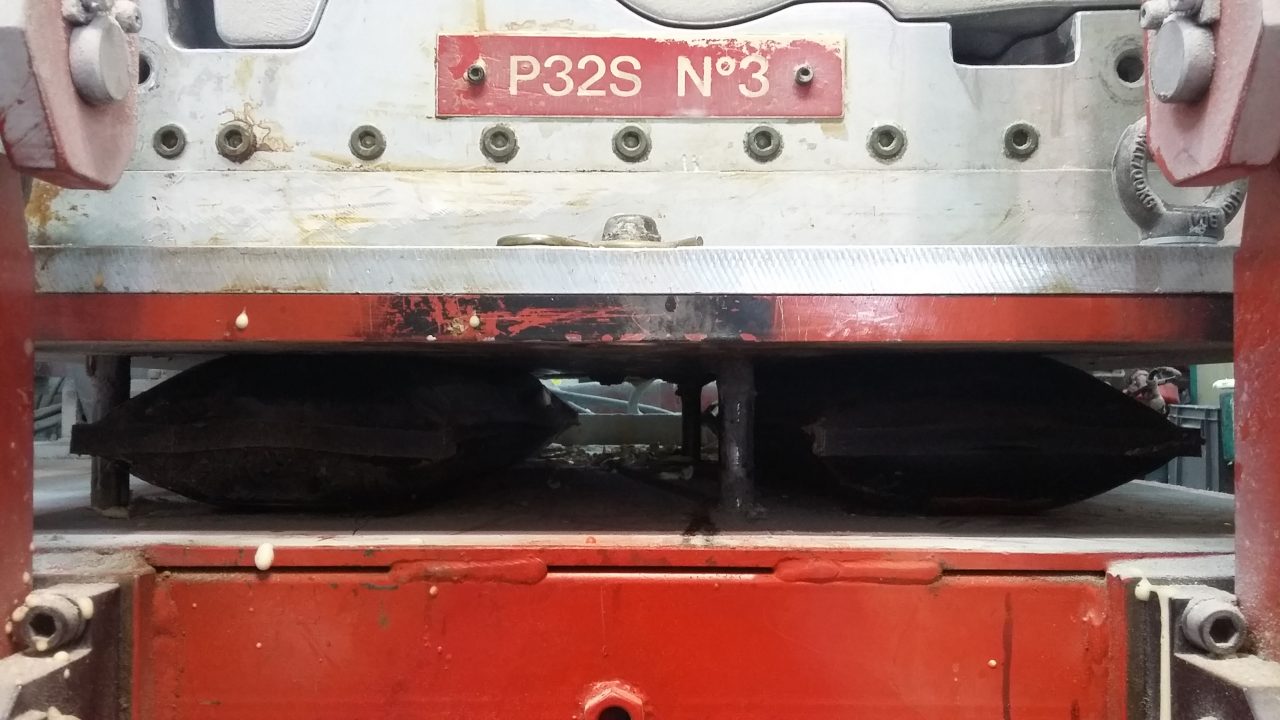

Presse avec vérins gonflables

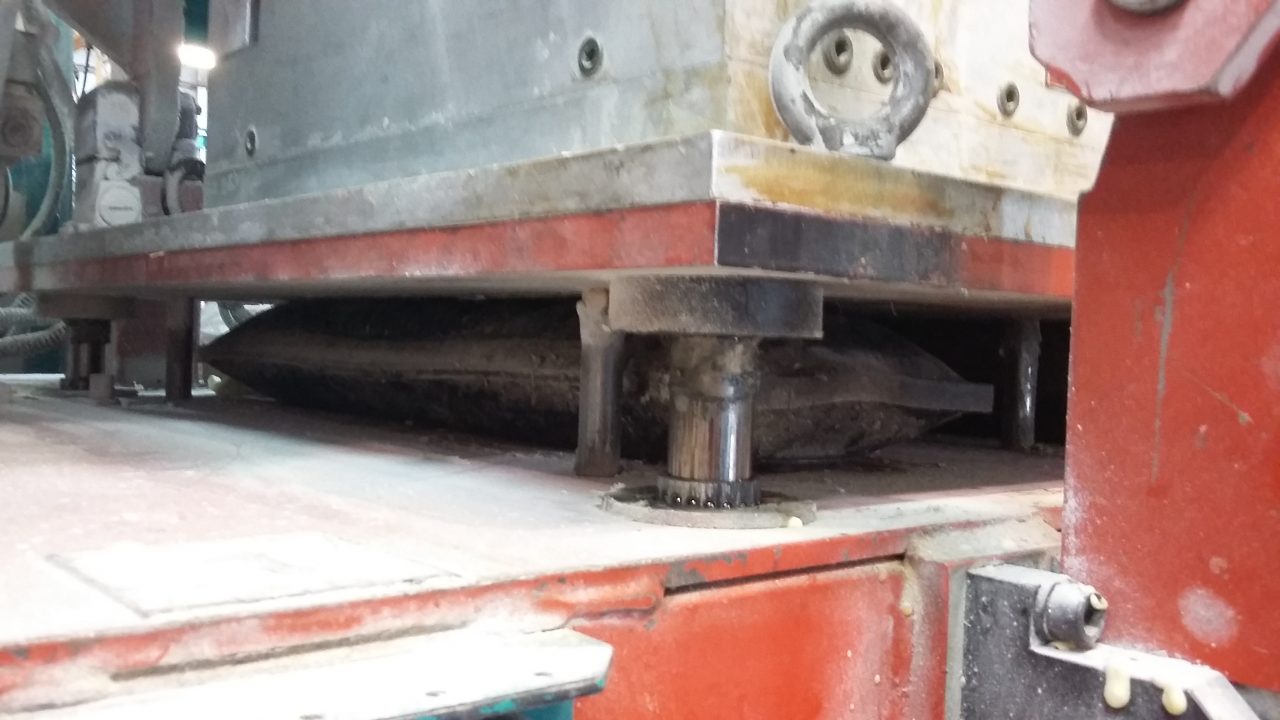

Système de presse en vérin gonflable

Conclusion

Ces vérins sont facilement démontables et sont totalement adaptés à la machine. La pression uniformément répartie sur la paroi du moule a permis au fabricant d’atteindre ses objectifs et jusqu’à aujourd’hui, une douzaine de vérins ont été fournis.

Vous souhaitez plus d’informations sur ce projet ? Vous vous reconnaissez dans ce besoin ? Vous pouvez contacter nos experts qui sont adeptes de ce genre de projet pour avoir plus d’informations et être conseillé.

contact@pronal.com – +33 (0)3 20 99 75 00

12
vérins fournis
14 T
de poussée
70°C
de résistance
