Vérins gonflables carrés

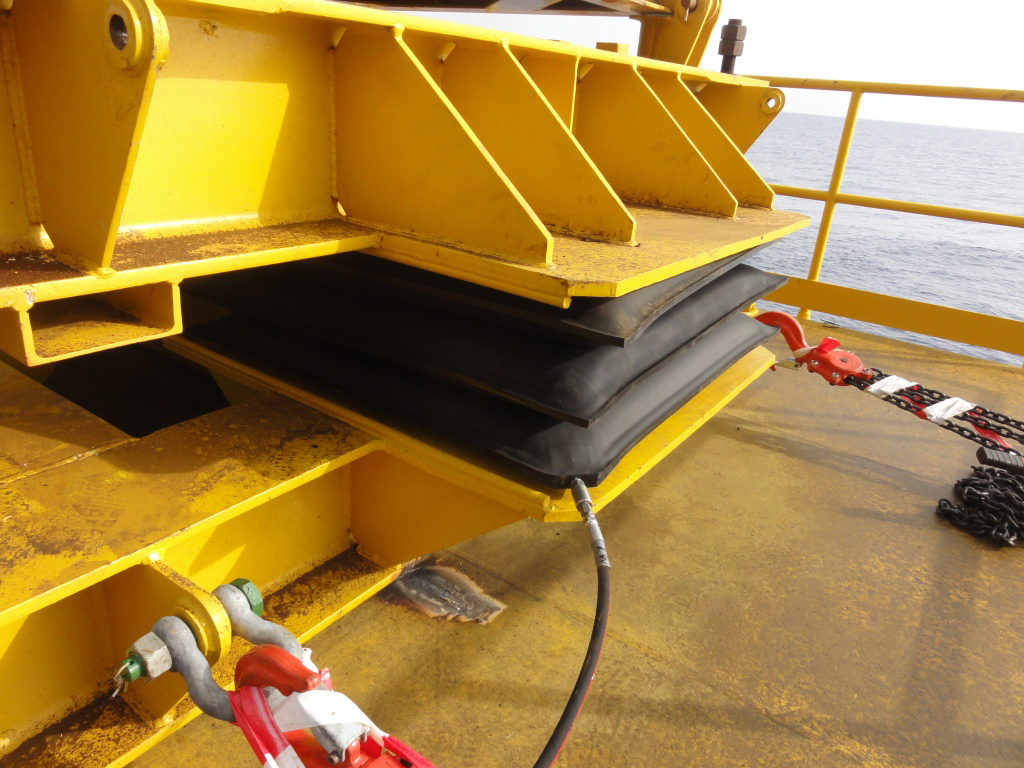

Les vérins gonflables carrés, ou vessies souples gonflables, sont des systèmes pneumatiques composés d’une membrane en caoutchouc de forme carrée. Remplis en air, en eau ou en huile, ces véritables joints gonflables sont généralement montés dans les systèmes automatisés industriels pour pousser, presser, guider, pincer, bloquer, amortir, lever et manutentionner.

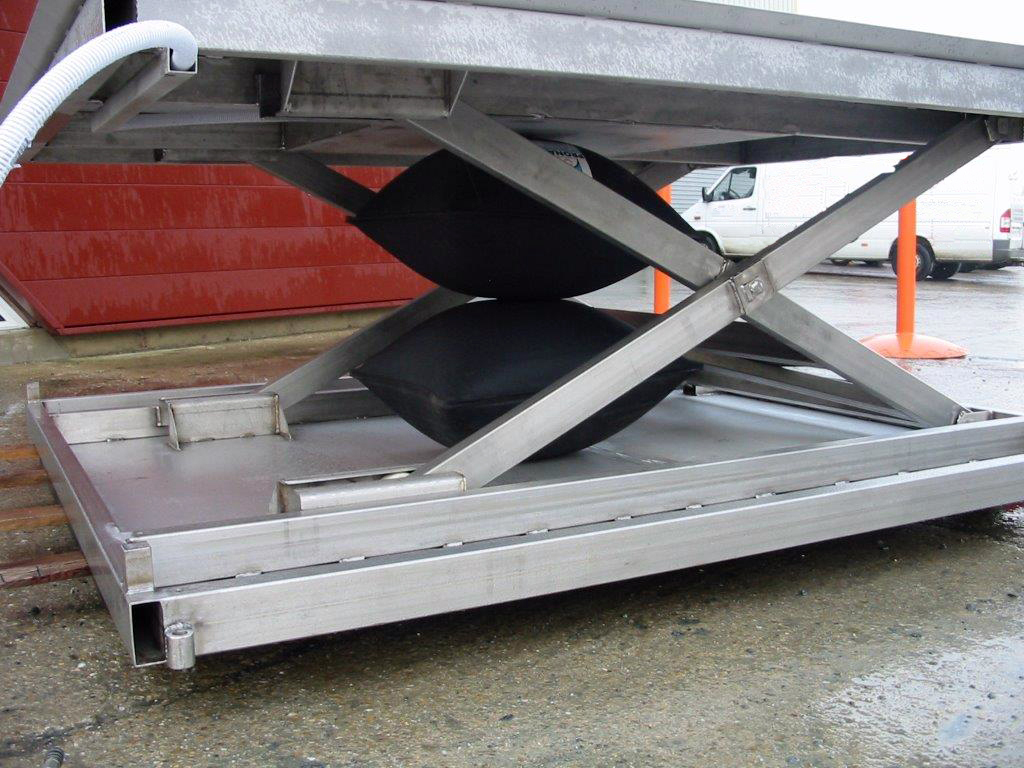

Lors de leur dégonflage, les vérins reprennent leur forme initiale. Ces vérins à soufflet de faible épaisseur s’intègrent facilement dans les presses, les moules, les convoyeurs, les robots de manutention ou encore les tables élévatrices. Ils sont idéaux pour des courses faibles et des forces importantes avec une poussée uniformément répartie. Ils ne requièrent quasiment aucune maintenance.

Comme les vérins à flasques, ils existent en version double et triple soufflets.

Avantages

Praticité

  • Besoin d’une simple arrivée d’air
  • Gonflage rapide
  • S’adapte aux formes géométriques complexes

Efficacité

  • Faible épaisseur
  • Force uniformément répartie
  • Encombrement réduit

Manutention

  • Pas de partie mécanique
  • Pas d’entretien
  • Durée de vie importante

Informations détaillées

  • Matériau : tissu Enduit d’élastomère de différentes natures (NPVC )
  • Mode de fabrication : vulcanisation à chaud sous vide en autoclave
  • Dimensions à plat en standard : de 100 x 100 mm à 1000 x 1000 mm
  • Dimensions sur mesure > nous contacter
  • Épaisseur au repos : 20 mm maxi pour 1 étage, 40 mm pour 2 étages et 60 mm pour 3 étages
  • Forme : carrée
  • Gonflage : à l’air, à l’eau ou à l’huile
  • Résistance température : jusqu’à 80°C en continu
  • Pression de gonflage max : 7 bar ou plus selon les conditions d’utilisation
  • Course de levage : selon les dimensions du vérin
  • Options éventuelles : changement matière ou accessoires sur-mesure.

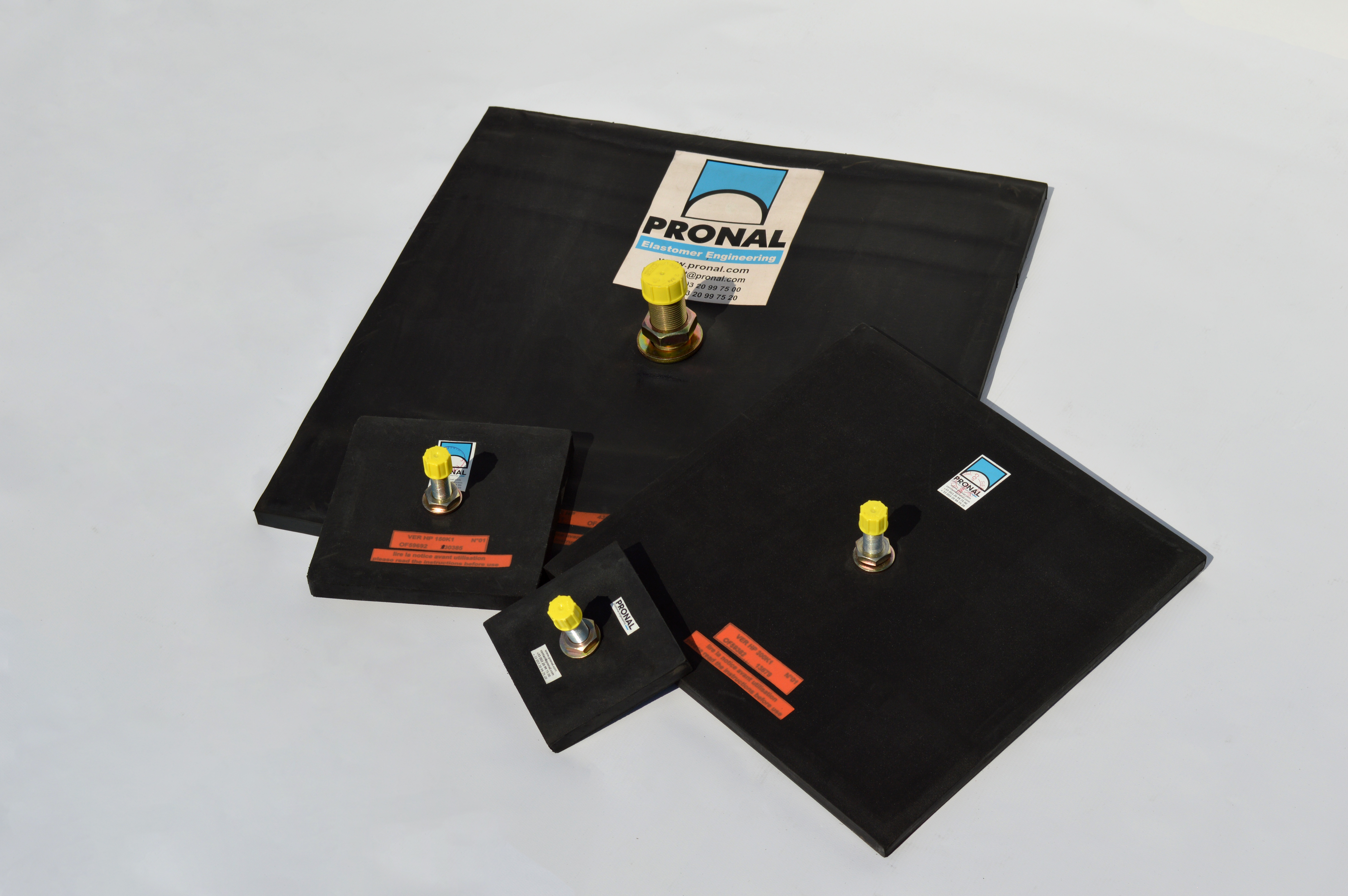

Pronal propose une gamme standard de forme carrée à partir de 100 x 100 mm de côté et d’épaisseur environ 20 mm pour le modèle simple étage (VER HP K1). Deux autres versions sont aussi proposées à double (VER HP K2) et triple soufflets (VER HP K3).

Vous ne trouvez pas vos dimensions

Notre bureau d'études composé des meilleurs chefs de projets et de desssinateurs sauront imaginer et créer un produit sur-mesure spécialement pour vous et votre projet unique.

sur mesure

Composition / Conseils

Précautions d'emploi
Eviter tout contact avec des surfaces trop abrasives ou coupantes. Stabiliser et guider la charge à soulever. Se référer à la notice d'installation.
Conseils d'entretien
Pas de maintenance cadencée.
Conseils de stockage
Stocker à l'abri de la lumière, de l'humidité et des variations de températures dans sa caisse d'origine.
Conseils de gonflage
Se référer à l'abaque du vérin fourni à l'offre.

Normes / réglementations

Garantie
1 an contre tout vice de fabrication.

Téléchargement

Fiches techniques / guides métier
  • Ce champ n’est utilisé qu’à des fins de validation et devrait rester inchangé.

Accessoires

Tubulure de gonflage 1/8", 1/4" et 3/4"
