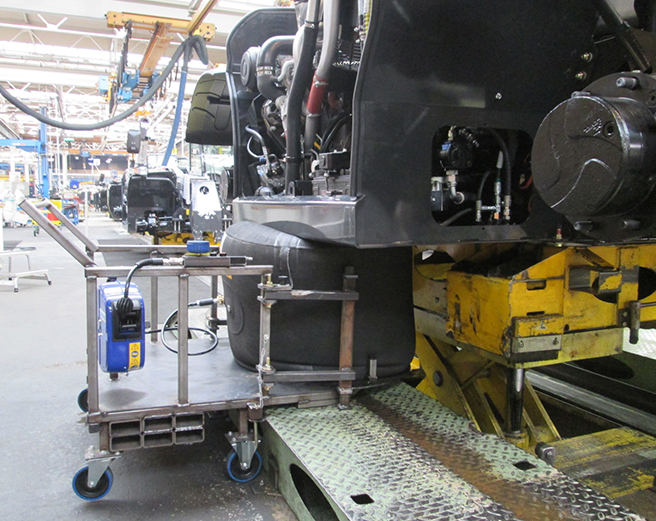

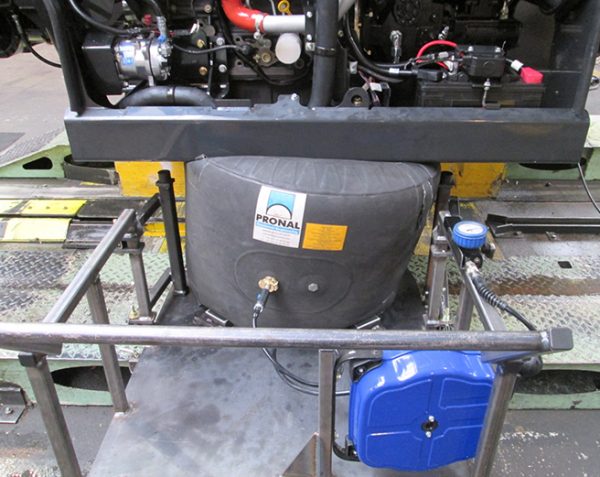

Levage de machine avec coussin pneumatique cylindriqueLevage de machine avec coussin pneumatique cylindrique

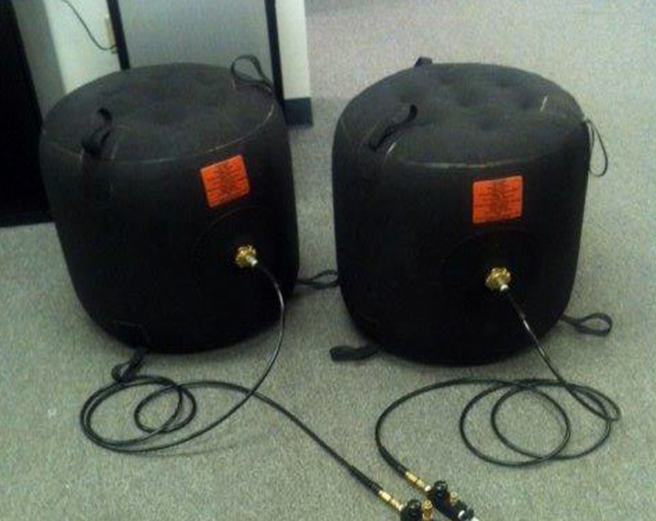

Coussin de levage cylindrique gonflable CLC

Le coussin de levage cylindrique gonflable CLC permet de lever et maintenir des charges allant jusqu’à 12 tonnes. Parmi ces charges importantes nous retrouvons les voitures, les camions, les engins agricoles ou les petits avions.

Son épaisseur à vide est très faible et facilite ainsi sa mise en place dans des espaces réduits. Une fois gonflé à l’air, le coussin de levage gonflable prend une forme cylindrique sous pression. Ce véritable cric gonflable offre une hauteur de levage importante jusqu’à 1 m de haut. Le coussin de levage pneumatique CLC est la solution idéale pour des interventions en zones accidentées.

La grande surface de contact du système permet de répartir la force de levage sur un périmètre plus important. Les accessoires spécifiques à cette gamme permettent de sécuriser la pression de gonflage jusqu’à 1 bar.

Pour le levage de charges plus conséquente, d’autres coussins de levages pneumatiques existent, tels que les CLT ou les CPF.

Avantages

Utilisation

  • Espace d’insertion minimum à 50 mm
  • Hauteur de levage jusqu’à 1000 mm
  • Fonctionne à basse pression 1 bar

Sécurité

  • Coef de sécurité de 3
  • Levage progressif sans à coups

Manutention

  • Léger et facile à transporter
  • Poignées de manutention

Informations détaillées

  • Matériau : tissu enduit NPVC
  • Technique : vulcanisation à froid
  • Dimensions : diamètre de 610 à 1220 mm / Hauteur de 430 à 1000 mm
  • Gonflage : à l’air
  • Résistance température : 60 °C
  • Pression de gonflage max : 1 bar
  • Pression d’épreuve : 1 bar
  • Épaisseur à plat : 50 mm
  • Course de levage : 1000 mm
  • Coef. de sécurité : 3

Informations techniques

Ref.CodeDimensions (mm)Epaisseur (mm)Poids (kg)Capacité de levage max (T)Hauteur de levage max (mm)Volume d'air (L)
3T1123706105033430266
5T1123717605045590570
7T1123729107077610840
12T1123731220100131210002475

Vous ne trouvez pas vos dimensions

Notre bureau d'études composé des meilleurs chefs de projets et de desssinateurs sauront imaginer et créer un produit sur-mesure spécialement pour vous et votre projet unique.

sur mesure

Composition / Conseils

Conseils d'installation
eviter tout contact avec des surfaces trop abrasives ou coupantes. Stabiliser et guider la charge à soulever.
Conseils d'entretien
pas de maintenance cadencée. A contrôler en cas de stockage prolongé, ou après chaque démontage.
Conseils de stockage
stocker à l'abri de la lumière, de l'humidité et des variations de températures dans sa caisse d'origine
Conseils de gonflage
pression d'utilisation 1 bar maximum

Normes / réglementations

Garantie
1 an contre tout vice de fabrication
Test
à 1 bar pendant 1 heure

Téléchargement

Fiches techniques / guides métier
  • Ce champ n’est utilisé qu’à des fins de validation et devrait rester inchangé.

Accessoires

Boîtier de commande "joystick" 1/2 sorties
Boîtier de cmde "boutons poussoirs" 1/2 sorties
Boîtier de cmde "simplifié" 1/2 sorties
Flexible de gonflage, coupleur universel 5 ou 10 m
Coupleur universel "Geka" et "Tête de chat"
