Coussins gonflables de relevage d'avion - PARC

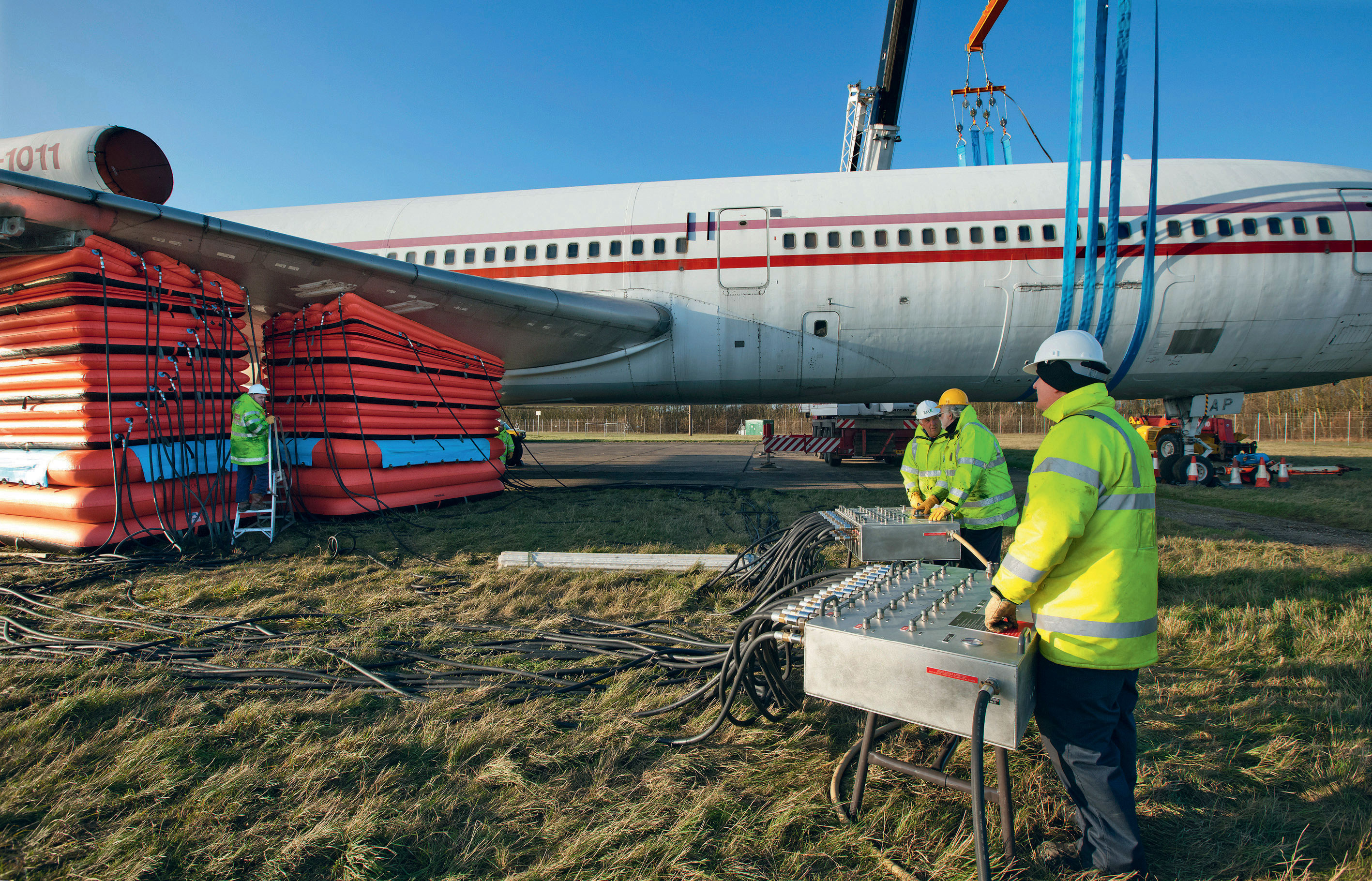

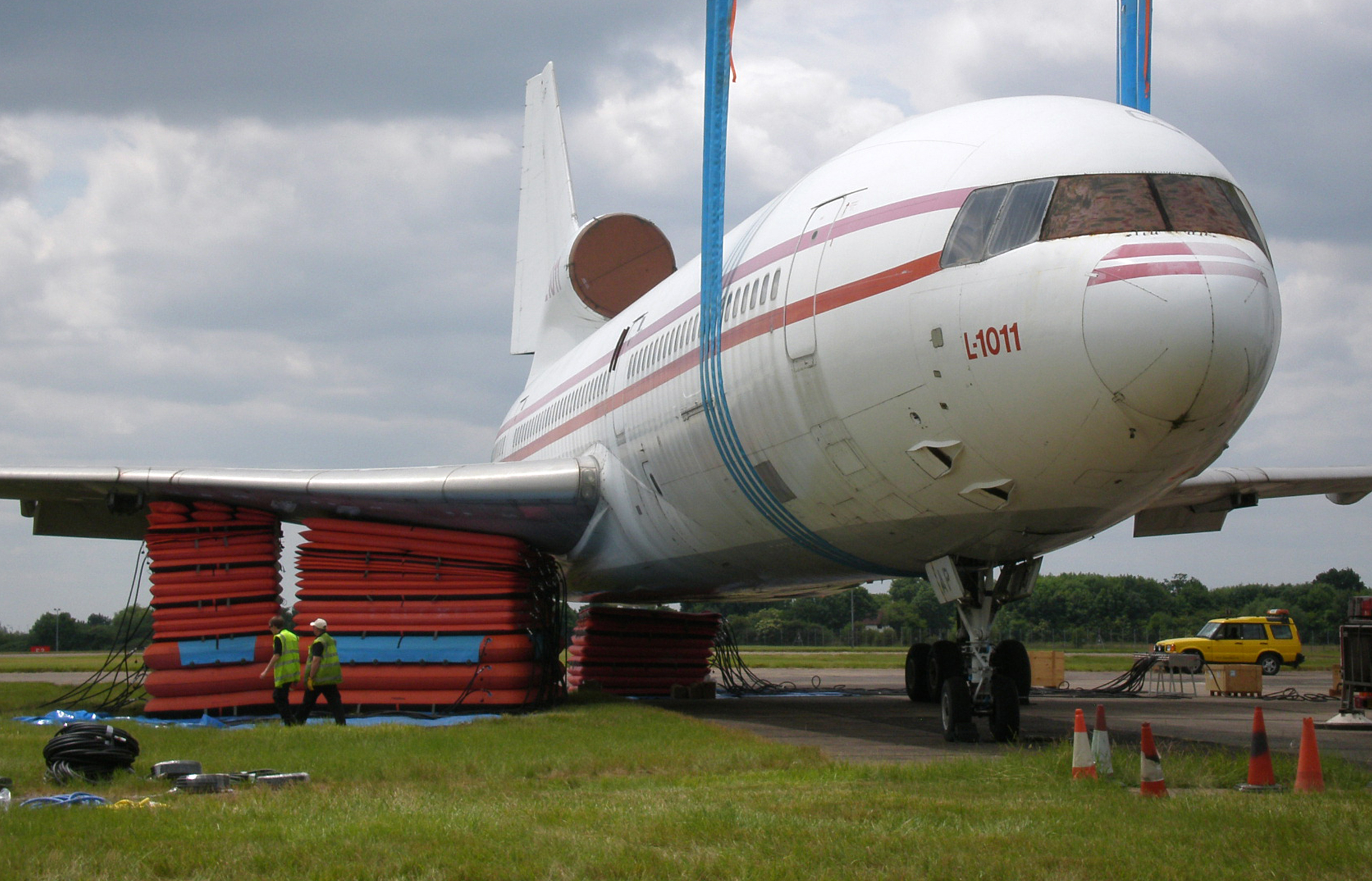

Les coussins de levage produits par Pronal, aussi connus sous le nom de Coussins gonflables de relevage d’avion (PARC), sont une solution de levage conçue pour les aéronefs immobilisés lors d’accidents. Ce système de levage est une des méthodes approuvées par les constructeurs d’avion pour le relevage des aéronefs endommagés. Les coussins pneumatiques de levage sont fabriqués en accord avec les documents de récupération d’avion (ARD) fournis par les fabricants et conformément avec la « Partie 5 du manuel des services d’aéroport – Enlèvement des aéronefs ».

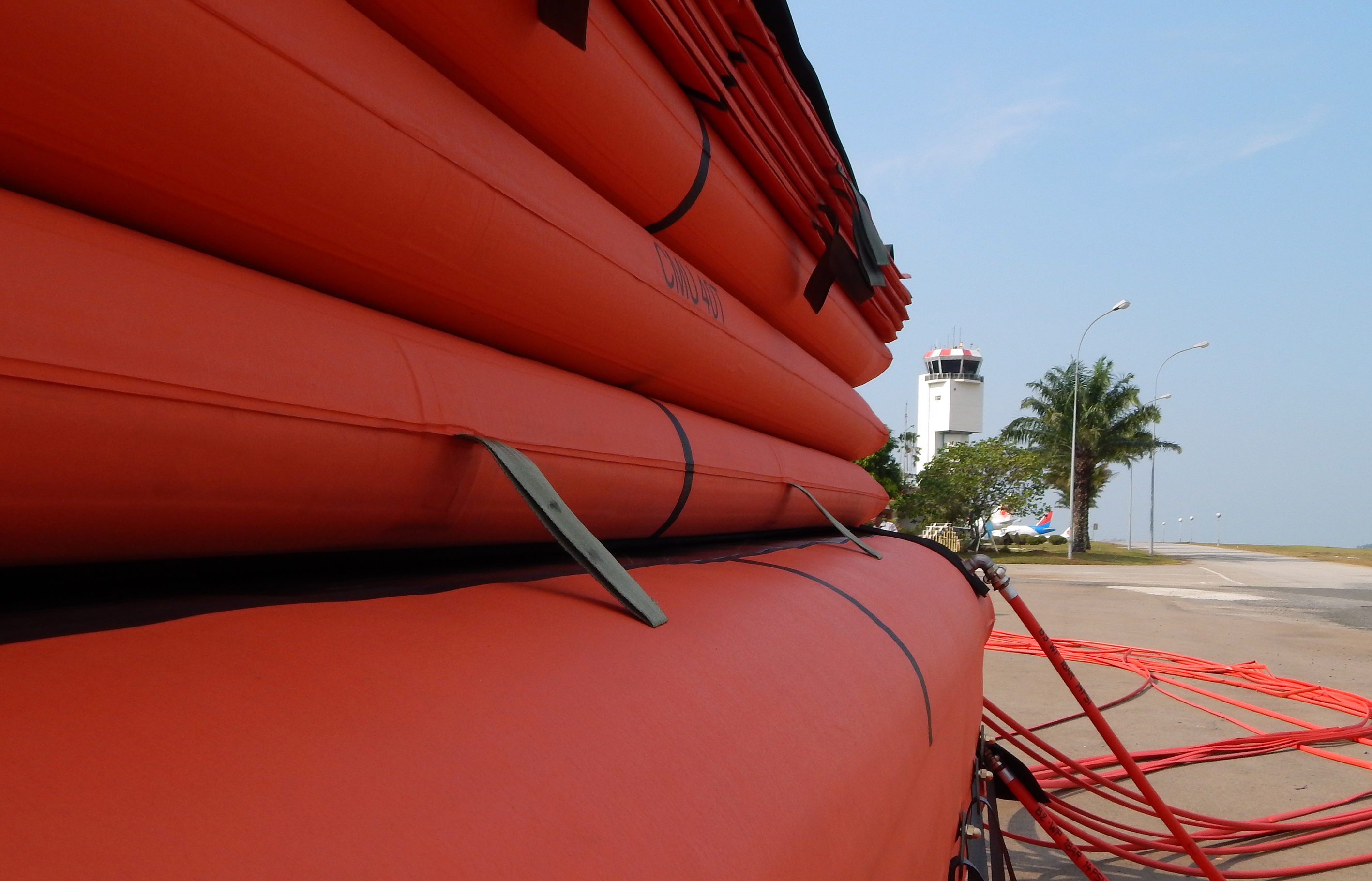

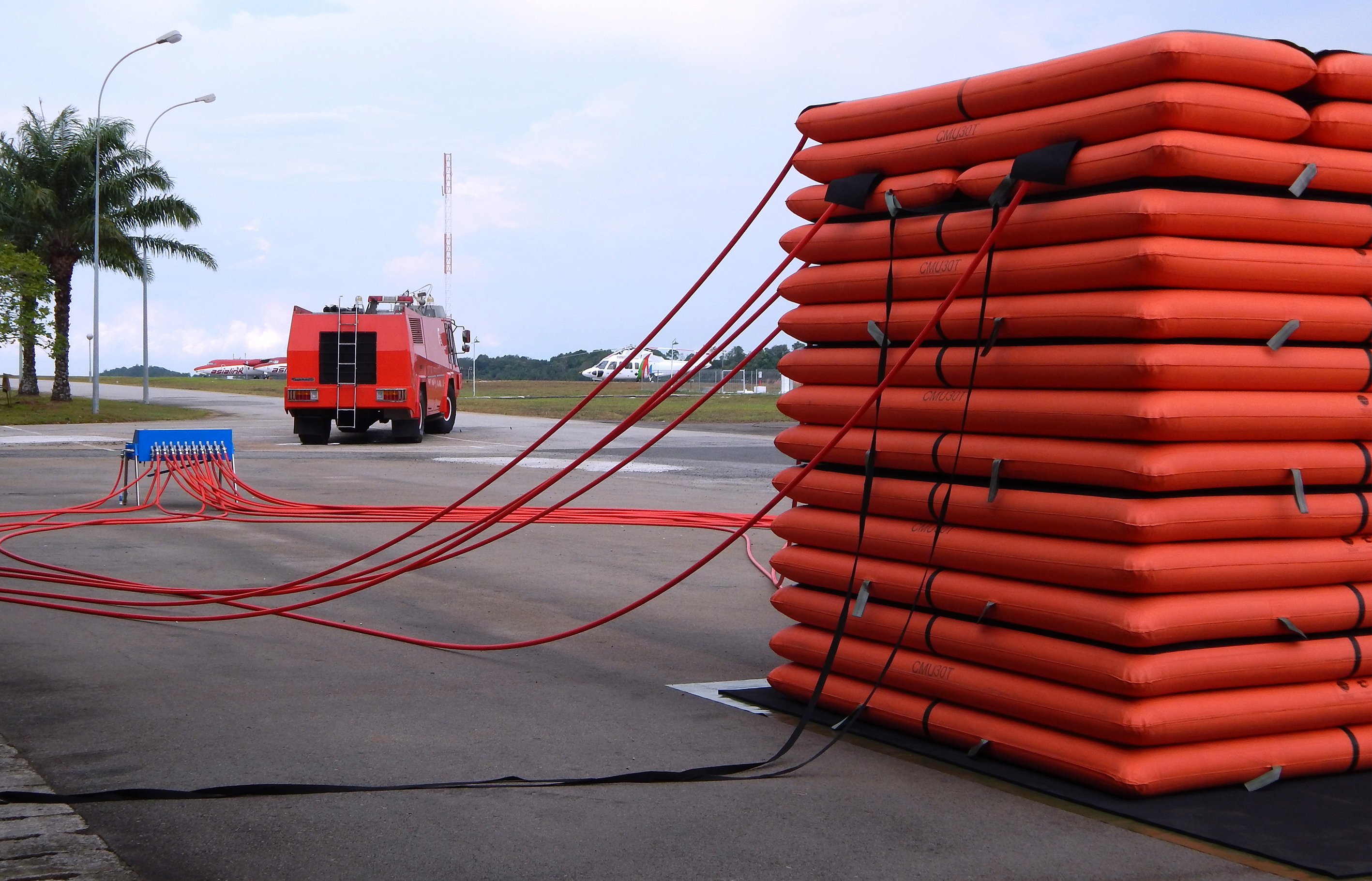

Les coussins  de relevage PARC sont composés de différentes chambres gonflables et indépendantes, conçues pour soulever tous types d’avions sans causer de dommages secondaires. Chaque unité gonflable est fabriquée en tissu très haute résistance, avec revêtement en caoutchouc, et confectionné par vulcanisation à chaud en autoclave, sans utilisation de colle ni couture entre les couches. Ce procédé de fabrication permet une homogénéité parfaite du produit, évitant ainsi toute possibilité de point de faiblesse et augmentant considérablement la durée de vie du produit. Les PARC peuvent être stockés à température ambiante, sans condition spécifique de stockage (ex : salle climatisée).

Avantages

Utilisation

  • Adaptation parfaite des contours des ailes ou du fuselage
  • Disponible en simple étage ou multiple
  • Solution Plug & Play
  • PARC BASE disponible en remplacement des méthodes traditionnelles (Palettes)

Sécurité

  • Fonction antidérapante pour éviter de glisser pendant l’empilement et le gonflage
  • Bonne stabilité latérale lors de relevage vertical ou en arc.
  • Soupape de sécurité pour éviter les surpressions

Manutention

  • Pas de maintenance, pas de nécessité d’application de talc
  • Homogénéité
  • Stockage a la température ambiante
  • Poignées vulcanisées pour manutention rapide et facile

Informations détaillées

  • Matériau : tissu enduit de caoutchouc haute résistance
  • Technique : vulcanisation en autoclave
  • Dimensions : se référer au tableau (ci-dessous), dimensions spéciales sur demande
  • Forme : rectangle
  • Gonflage : à l’air
  • Résistance température : entre-40°C et +80°C
  • Pression de gonflage max : 0.5 ou 1 bar (la pression de contact avec l’aéronef ne doit pas excéder 0.5 bar)
  • Course de levage : 200 mm par élément pour les PARC, et 450 mm pour les bases
  • Accessoires et composition d’un kit complet :
    • Des sacs de transport
    • Des matelas en mousses de protection
    • Des tapis de sol
    • Des pupitres de commandes
    • Des sets de lignes de gonflage de 20 m pour alimentation en air
    • Un boitier de contrôle
    • Un compresseur d’air
    • Des kits de réparations
    • Des kits de matériaux consommables
  • Options :
    • Système de remorquage d’avion
    • Système de débogage d’avion par élingues
    • Système de relevage avion par grue
    • Remplacement des pneus d’avion par système de dolly ou système de vérins d’essieu
    • Système d’accrochage d’avion
    • et kit de ravitaillement (avec réservoirs souples carburant et motopompes).

Nous consulter pour plus d’informations sur nos champs des possibilités > page contact

Informations techniques

Ref. Capacité de levage (T) Pression (bar) Dimensions (mm) Hauteur de levage (mm) Hauteur d'1 element (mm) Numb. d'éléments
PARC 5 TON 5 0.5 1400x1200 1200 200 6
PARC 15 TON 15 0.5 2240x1740 1800 200 17
PARC 25 TON 25 0.5 2100x3000 3000 200 23
PARC 30 TON 30 0.5 2600x2900 3000 200 23
PARC 40 TON 40 0.5 2100x4600 3000 200 23
PARC 60 TON 60 0.5 3300x4600 4000 200 28
BASE 40 TON 40 0.5 4720x2800 1350 450 3
BASE 60 TON 60 0.5 5100x3900 1350 450 3
PARC 10 T1 10 1 1400x1200 1200 200 6
PARC 30 T1 30 1 2240x1740 1800 200 17
PARC 50 T1 50 1 2100x3000 3000 200 23
PARC 65 T1L 65 1 3150x2600 3050 200 17
PARC 65 T1H 65 1 3150x2600 3800 200 21
PARC 80 T1 80 1 3300x4600 3800 200 23
PARC 120 T1 120 1 3300x4600 3800 200 28

Vous ne trouvez pas vos dimensions

Notre bureau d'études composé des meilleurs chefs de projets et de desssinateurs sauront imaginer et créer un produit sur-mesure spécialement pour vous et votre projet unique.

sur mesure

Composition / Conseils

Conseils d'entretien
Pas de maintenance cadencée. A contrôler en cas de stockage prolongé, ou après chaque démontage.
Conseils de stockage
Peuvent être stocker en température ambiante sans nécessité de les stocker en chambre froide ou climatisée.

Normes / réglementations

Normes
ISO 9001 - ISO 14001 - Agrément de Production n°FR 21G.088 - Agrément d'Entretien n°FR 145.514
