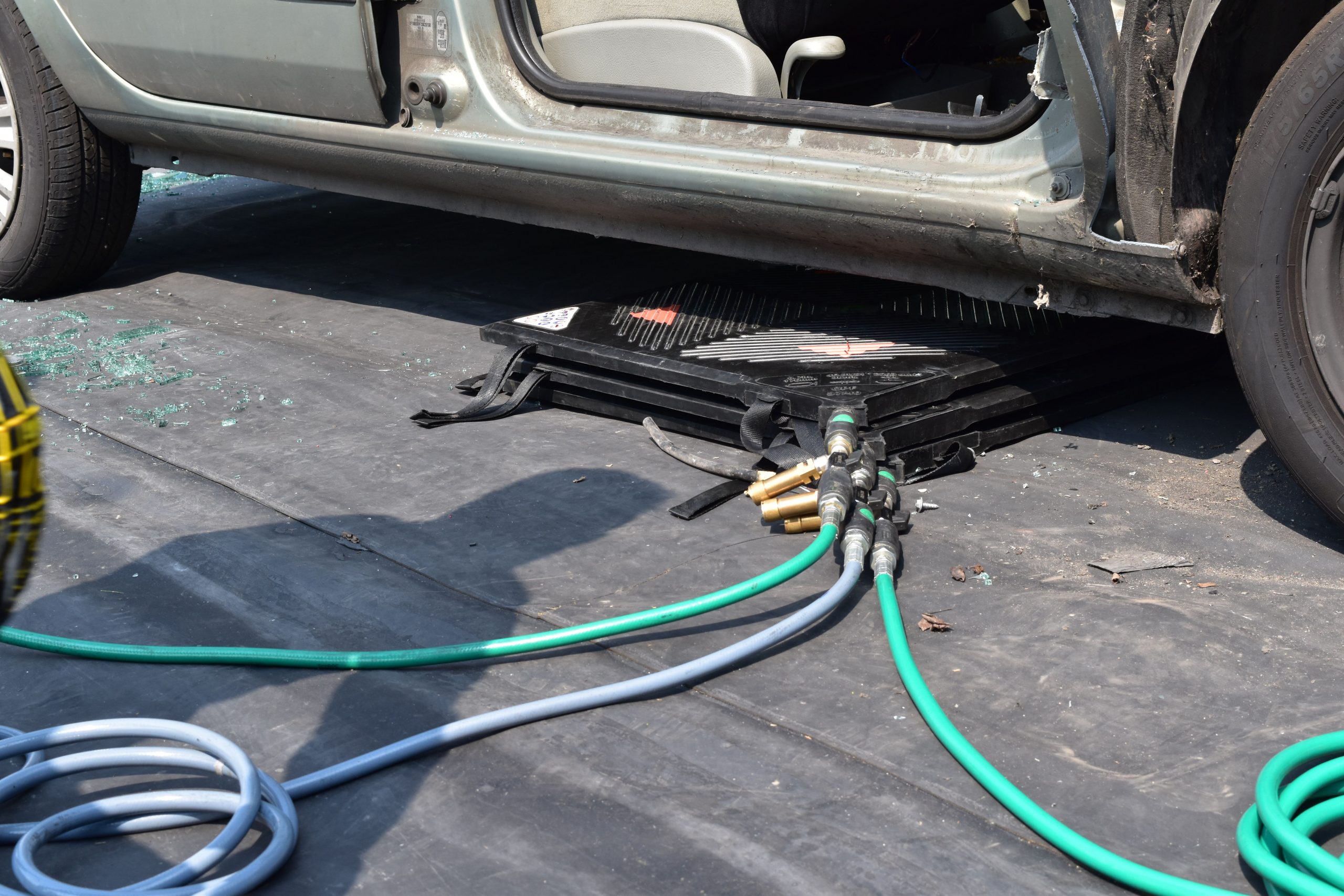

Désincarcération par coussins de levage pneumatiquesDésincarcération par coussins de levage pneumatiques

Coussin de levage pneumatique CPF

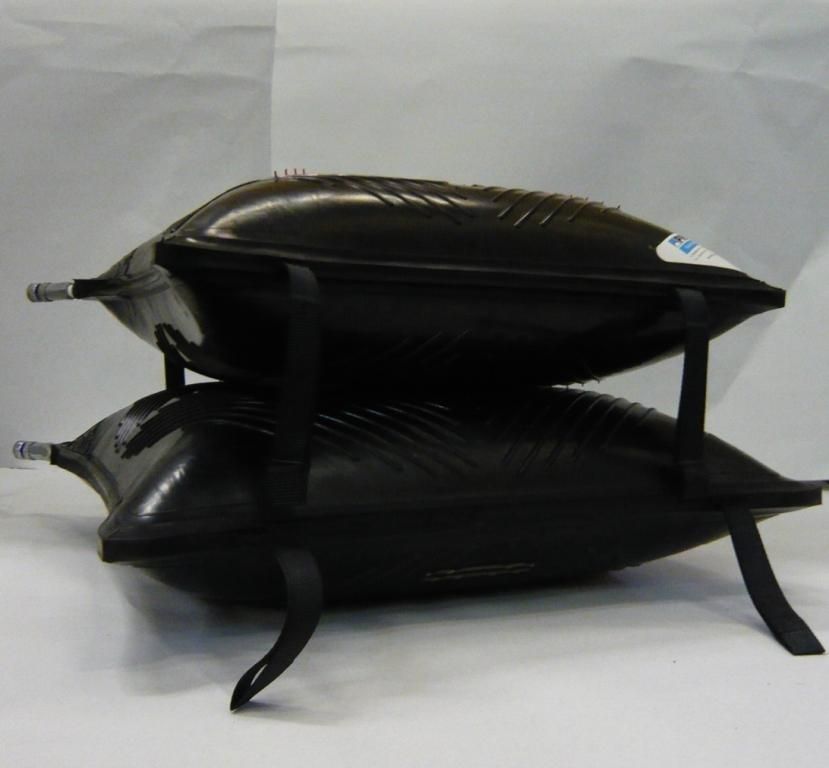

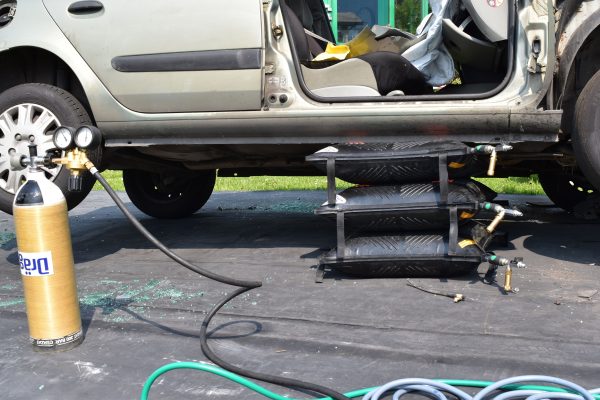

Contrairement aux autres gammes (CLT et CBP), le coussin de levage pneumatique CPF possède une surface plane qui garantie la stabilité de la charge. Les CPF sont superposables jusqu’à 3 coussins pour atteindre une hauteur maxi de 510 mm.

La gamme est composée de 5 modèles qui permettent de soulever des charges de 30 à 81 tonnes de poussée. De plus, l’utilisation de coussin de levage pneumatique est simple et rapide grâce à sa légèreté et son épaisseur de 25 mm à vide.

La mise sous pression des systèmes de levage pneumatiques est pilotée par un coffret de commande déporté. Ainsi, l’opérateur peut travailler en toute sécurité. Une soupape limite la pression de gonflage à 10 bar. Nous proposons un large choix d’accessoires pour répondre à l’ensemble des applications clients.

Avantages

Utilisation

  • Superposable par 3
  • Espace d’insertion minimum à 25 mm
  • Hauteur de levage jusqu’à 510 mm
  • Pression de gonflage 10 bar

Sécurité

  • Coef de sécurité de 3
  • Surface parfaitement plane
  • Surface antidérapante
  • Respect de la norme NF EN 13731

Manutention

  • Léger et facile à transporter
  • Poignées de manutention
  • Peu encombrant

Informations détaillées

  • Matériau : Nappe aramide enduite d’élastomère
  • Technique : vulcanisation à chaud sous vide en autoclave
  • Dimensions : de 560 x 560 mm à 920 x 920 mm
  • Gonflage : à l’air
  • Résistance température : -20 à 60°C
  • Pression de gonflage max : 10 bar
  • Pression d’épreuve : 12 bar
  • Épaisseur max : 25 mm
  • Course de levage : 170 mm
  • Coef. de sécurité : 3

Informations techniques

Réf.CodeDimensions (mm)Epaisseur (mm)Poids (kg)Capacité de levage max (T)Hauteur de levage max (mm)Volume d'air à 10 bar (l)
CPF 30/33112929560x560251131.417032
CPF 37/40111957620x620251238.417042
CPF 54/60112930750x750251856.317068
CPF 68/74112931840x840252270.617090
CPF 81/89112932920x920252684.6170112

Vous ne trouvez pas vos dimensions

Notre bureau d'études composé des meilleurs chefs de projets et de desssinateurs sauront imaginer et créer un produit sur-mesure spécialement pour vous et votre projet unique.

sur mesure

Composition / Conseils

Conseils d'installation
Eviter tout contact avec des surfaces trop abrasives ou coupantes. Stabiliser et guider la charge à soulever.
Conseils d'entretien
pas de maintenance cadencée. A contrôler en cas de stockage prolongé, ou après chaque démontage.
Conseils de stockage
stocker à l'abri de la lumière, de l'humidité et des variations de températures dans sa caisse d'origine
Conseils de gonflage
pression d'utilisation 10 bar maximum

Normes / réglementations

Garantie
1 an contre tout vice de fabrication
Norme
NF - EN 137331
Test
1.5 fois la pression de service

Téléchargement

Fiches techniques / guides métier
  • Ce champ n’est utilisé qu’à des fins de validation et devrait rester inchangé.

Accessoires

Boîtier de commande "joystick" 1/2 sorties
Boîtier de cmde "boutons poussoirs" 1/2 sorties
Boîtier de cmde "simplifié" 1/2 sorties
Flexible de gonflage, coupleur universel 5 ou 10 m
Coupleur universel "Geka" et "Tête de chat"
