Rip-out diaphragme PronalRip-out diaphragme Pronal

Rip-out diaphragmes

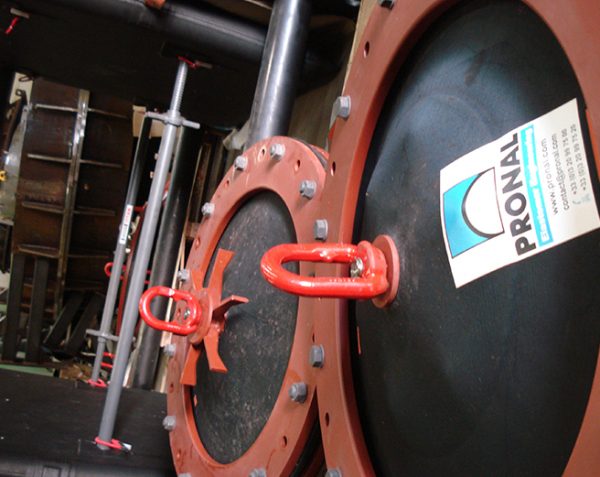

Les Rip-out diaphragmes en caoutchouc équipés d’un couteau cruciforme ont plusieurs fonctions :

  • l’apport de flottabilité pour de grosse plateforme muni de réserves de flottaison métallique,
  • la protection des conduites de sorties de câbles électriques contre la corrosion.

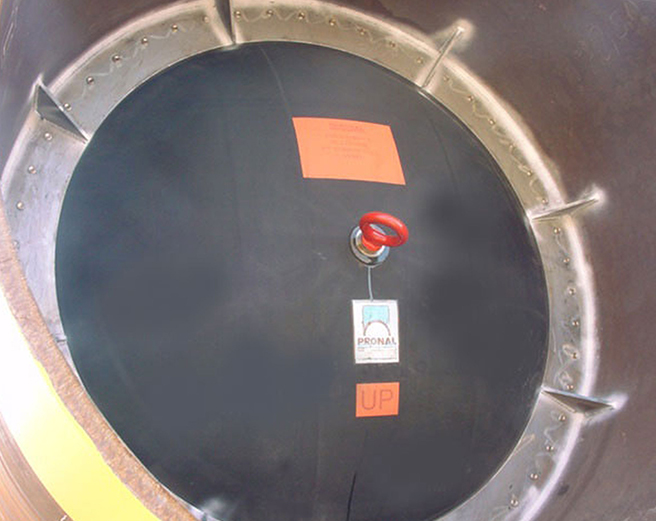

Les rip-out diaphragmes équipés d’un outil de perçage sont utilisés pour la flottaison de l’enveloppe et des pieux. Lorsque le jacket est posé sur le fond marin, les diaphragmes sont retirés des brides en tirant sur un câble fixé à l’œillet rouge.

Confectionnés en tissu haute résistance enduit de notre caoutchouc et assemblés par vulcanisation à chaud, nos joints toriques sont conçus selon

  • ID de la jambe
  • Epaisseur de la jambe
  • Profondeur des eaux

Ceci correspond à une solution pour vos projets Oil & Gas.

Nos équipes peuvent venir sur place vous installer vos kits de flottabilité offshore où que vous soyez ! Une version avec retrait intégrale des parties caoutchouc est aussi disponible.

Avantages

Fiabilité

  • Possibilité de test l’étanchéité avant la mise en place
  • Possibilité de test de pénétration et du diamètre de déchirure
  • Simulation & calcul de la force requise pour percer le diaphragme

Sécurité

  • Etanchéité
  • Appropriée à la profondeur
  • Facilité de mise en place

Manutention

  • Système de fixation sécurisé
  • Insert intégré dans le caoutchouc
  • Sélection des matériaux adéquate

Informations détaillées

  • Matériau : Caoutchouc synthétique
  • Technique : vulcanisation à chaud sous vide en autoclave
  • Dimensions : mini 6″ (152.4 mm) / 118″ (maxi 2997.2 mm)
  • Forme : cylindrique
  • Résistance température : de 0 à +60°C
  • Épaisseur max : selon spécifications du client
  • Qualité d’acier : selon spécifications du client

Vous ne trouvez pas vos dimensions

Notre bureau d'études composé des meilleurs chefs de projets et de desssinateurs sauront imaginer et créer un produit sur-mesure spécialement pour vous et votre projet unique.

sur mesure

Composition / Conseils

Conseils de stockage
Stocker à l'abri de la lumière, de l'humidité et des variations de températures dans sa caisse d'origine.

Normes / réglementations

Norme
Nous consulter
Garantie
Selon les conditions de garantie Pronal

Téléchargement

Fiches techniques / guides métier
  • Ce champ n’est utilisé qu’à des fins de validation et devrait rester inchangé.

Accessoires

Bride métallique, visserie et goussets
