Vérin - ajustement bobinage transformateur VTR

Les vérins souples VTR permettent l’ajustement de la hauteur des spires du bobinage des transformateurs. En effet, au cours de l’assemblage du transformateur, et à l’issue de la phase de séchage du bobinage, il est parfois nécessaire d’ajuster la hauteur des spires de la bobine

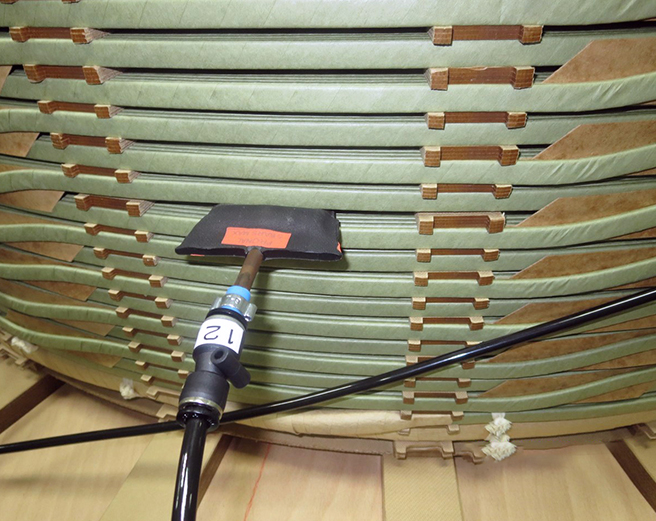

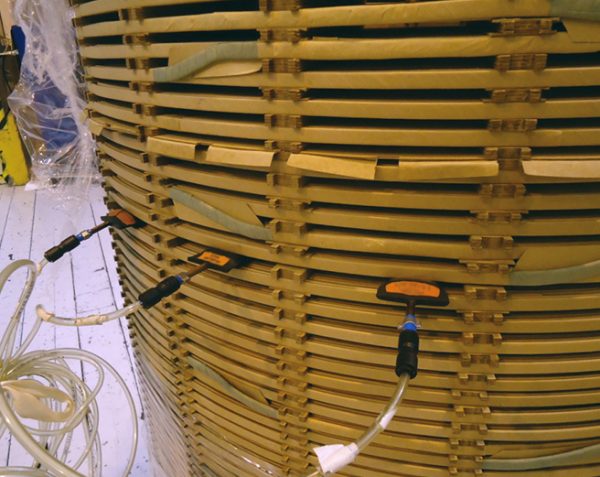

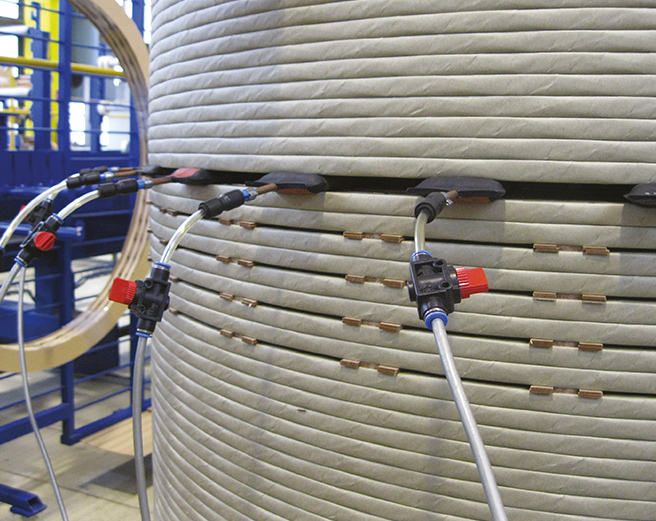

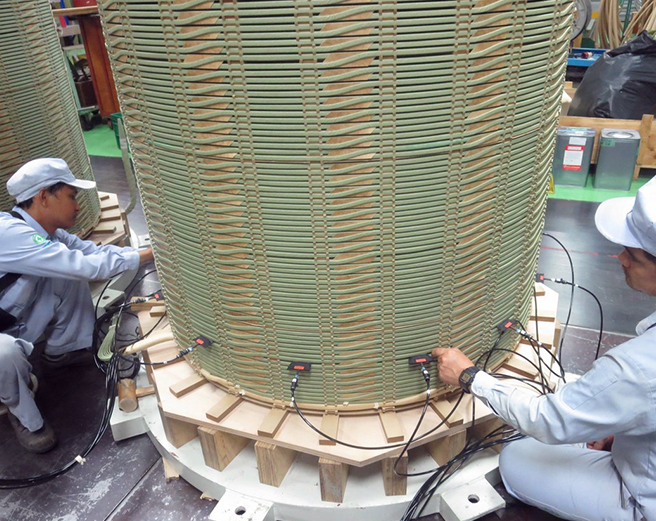

Lorsque nos VTR ajustement bobinage transformateur sont à vide, les vérins sont fins et souples. Il est alors très facile de les glisser entre les enroulements. Une fois gonflés à l’air, ils soulèvent alors doucement la bobine sans la déformer. Ainsi, l’opérateur peut insérer ou retirer des cales pour ajuster la hauteur du bobinage.

Ce système d’ajustement de bobinage transformateur est une alternative au traditionnel coin marteau. Il permet non seulement de gagner du temps mais permet d’éviter de causer des dommages à la bobine.

Nos vérins gonflables pneumatiques sont confectionnés sur mesure afin de s’ajuster à vos besoins.

Pour toutes autres applications, vous pouvez retrouver notre gamme entière de vérins souples fabriqués à partir de plastomères ou élastomères. Nos vérins souples ont plusieurs fonctions:  presser, soulever, serrer, diriger ou encore étancher

Avantages

Utilisation

  • Levage facilité
  • Intervention rapide
  • Ajustement multipoint

Sécurité

  • Régulateur de pression
  • Intervention sécurisée de l’opérateur
  • Bobine préservée de tout dommage

Fiabilité

  • Levage uniforme
  • Dimensions adaptées
  • Pression constante sur la bobine

Informations détaillées

  • Matériau : tissu enduit haute qualité
  • Technique : vulcanisation à chaud sous vide en autoclave
  • Dimensions : sur-mesure
  • Forme : trapézoïdal ou rectangulaire
  • Gonflage : à l’air
  • Résistance température : -30°C / +70°C
  • Pression de gonflage max : 2.5 ou 5 bar selon le type
  • Épaisseur max : 2 ou 3 mm selon le type
  • Course de levage : selon dimensions

Informations techniques

Ref. Longueur (mm/inch) Largeur de base (mm/inch) Largeur du haut (mm/inch)
VTR 120/60/40 120 / 4.72 60 / 2.36 40 / 1.57
VTR 120/70/50 120 / 4.72 70 / 2.75 50/1.96
VTR 150/50/40 150 / 5.90 50 / 1.96 40 / 1.57
VTR 160/80/50 160 / 5.90 80 / 3.14 50 / 196

Vous ne trouvez pas vos dimensions

Notre bureau d'études composé des meilleurs chefs de projets et de desssinateurs sauront imaginer et créer un produit sur-mesure spécialement pour vous et votre projet unique.

sur mesure

Composition / Conseils

Précautions d'emploi
Eviter tout contact avec des surfaces trop abrasives ou coupantes. Stabiliser et guider la charge à soulever. Se référer à la notice d'installation.
Conseils de stockage
Stocker à l'abri de la lumière, de l'humidité et des variations de températures dans sa caisse d'origine
Conseils de gonflage
Respecter les pressions d'utilisation, se référer à la notice.

Normes / réglementations

Garantie
1 an contre tout vice de fabrication .
Normes
ISO 9001, ISO 140001, ISO 45001.
Test produit
Produit livré avec son certificat de conformité.

Téléchargement

Fiches techniques / guides métier
  • Ce champ n’est utilisé qu’à des fins de validation et devrait rester inchangé.

Accessoires

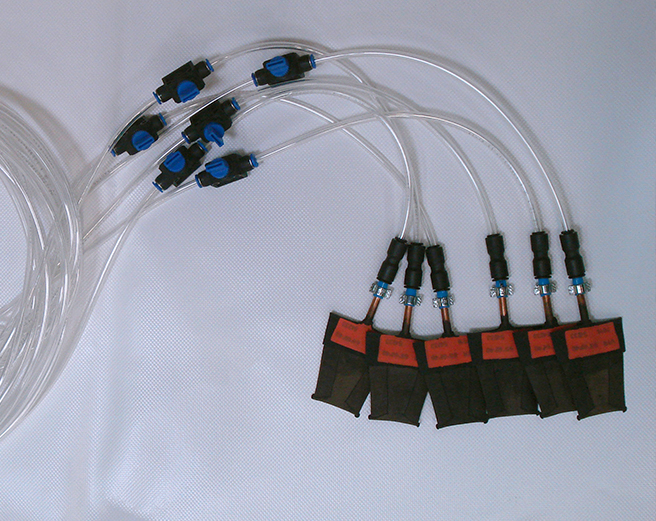

Kit manifold
