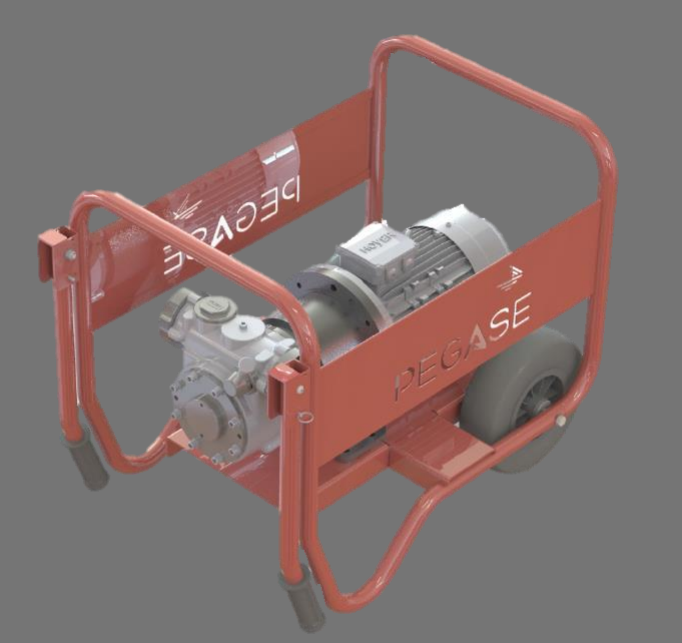

Groupe motopompe électrique standard et ATEX
Le groupe motopompe électrique Pronal est une solution de pompage conçue pour le transfert de liquides jusqu’à 150 m³/h, selon la configuration choisie. Disponible en version électrique standard ou électrique ATEX, il permet de répondre à différents besoins de transfert, de pompage et de distribution.
La version standard est destinée au transfert de diesel ou d’eau, tandis que la version ATEX est conçue pour le transfert de carburants terrestres et aviation, notamment le diesel, l’essence, le kérosène et l’AVGAS. Les deux versions sont montées sur un châssis optimisé afin de faciliter leur autonomie et leur déploiement, avec différentes configurations et options disponibles selon les besoins.
Le groupe motopompe électrique standard comme la version ATEX sont conformes à la directive Machines 2006/42/CE et à la législation nationale qui la transpose, relative aux dispositifs de sécurité liés aux risques mécaniques et électriques applicables aux machines tournantes. La version ATEX dispose en plus du marquage II 2 G Ex h IIB T4 Gb, indiqué dans le document technique.
Informations détaillées
- Moteur : électrique
- Pompe : groupe de pompage électrique standard ou ATEX
- Liquides compatibles version standard : diesel ou eau
- Liquides compatibles version ATEX : carburants terrestres et aviation, dont diesel, essence, kérosène et AVGAS
- Matériaux : principalement en fonte
- Protection : IP55
- Tension : 230 V, 400 V ou 690 V selon le modèle
- Puissance : de 0,75 kW max à 5,5 kW selon la version et le modèle
- Châssis : châssis optimisé pour l’autonomie et la facilité de déploiement
- Options de tableau de bord : indicateur de pression à l’aspiration et à la distribution, compteur volumétrique, compteur horaire
- Options de châssis : châssis caréné complet, châssis avec bâche, passages de fourches, roues, coloris personnalisés sur demande
- Raccords : raccords entrée / sortie filetés, à bride ou symétriques
- Filtration : crépine de pompe avec différentes mailles disponibles
- Équipements de distribution : pistolet avec support, flexibles, enrouleur
- Conformité : directive Machines 2006/42/CE
- Marquage ATEX : II 2 G Ex h IIB T4 Gb pour la version ATEX
Informations techniques
| Type | Poids | Dimensions | Débit | Hauteur manométrique maximale | Talle entrée / sortie | Puissance | Tension | Hauteur d’aspiration maximale | Température maximale du liquide |
|---|---|---|---|---|---|---|---|---|---|
| GMP 12 | env. 50 kg | 1000 x 350 x 500 mm | Jusqu’à 22 m³/h à 0,5 bar | 1,5 bar | 1"1/2 - 1"1/2 | 1,1 kW | 230 ou 400 V | 8 m | 50 °C |
| GMP 24 | env. 80 kg | 1000 x 600 x 550 mm | Jusqu’à 40 m³/h à 0,5 bar | 1,6 bar | 2" - 2" | 2,2 kW | 230 ou 400 V | 8 m | 50 °C |
| GMP 60 | env. 250 kg | 1400 x 800 x 800 mm | Jusqu’à 85 m³/h à 1,3 bar | 2,3 bar | 3" - 3" | 5,5 kW | 400 ou 690 V | 8 m | 50 °C |
| GMP 80 | env. 350 kg | 1500 x 800 x 850 mm | Jusqu’à 85 m³/h à 1,3 bar | 1,5 bar | 4" - 4" | 5,5 kW | 400 ou 690 V | 8 m | 50 °C |
| GMP 12 ATEX | env. 45 kg | 650 x 450 x 420 mm | Jusqu’à 17 m³/h à 0,5 bar | 1,6 bar | 1"1/2 - 1"1/2 | 0,75 kW max | 230 ou 400 V | 6 m | 50 °C |
| GMP 24 ATEX | env. 100 kg | 1000 x 600 x 550 mm | Jusqu’à 40 m³/h à 0,5 bar | 1,6 bar | 2" - 2" | 2,2 kW | 230 ou 400 V | 8 m | 50 °C |
| GMP 60 ATEX | env. 250 kg | 1500 x 800 x 800 mm | Jusqu’à 85 m³/h à 1,3 bar | 2,3 bar | 3" - 3" | 5,5 kW | 400 ou 690 V | 8 m | 50 °C |
| GMP 80 ATEX | env. 350 kg | 1500 x 800 x 850 mm | Jusqu’à 150 m³/h à 0,7 bar | 1,5 bar | 4" - 4" | 5,5 kW | 400 ou 690 V | 8 m | 50 °C |
